Aplicación Conic Graphs

Puede utilizar la aplicación Conic Graphs para representar gráficamente varios tipos de curvas cónicas (parábola, círculo, elipse e hipérbola) utilizando las ecuaciones de funciones cartesianas, polares o paramétricas incorporadas.

Flujo de trabajo

Ejemplo:  Representar gráficamente la parábola x=2y2+y-1 con la ecuación de coordenada cartesiana integrada X=AY2+BY+C. A continuación, utilizar la ecuación de coordenada polar integrada R=2Acos(θ) para generar el gráfico del círculo r=4cosθ.

  1. h > Conic Graphs

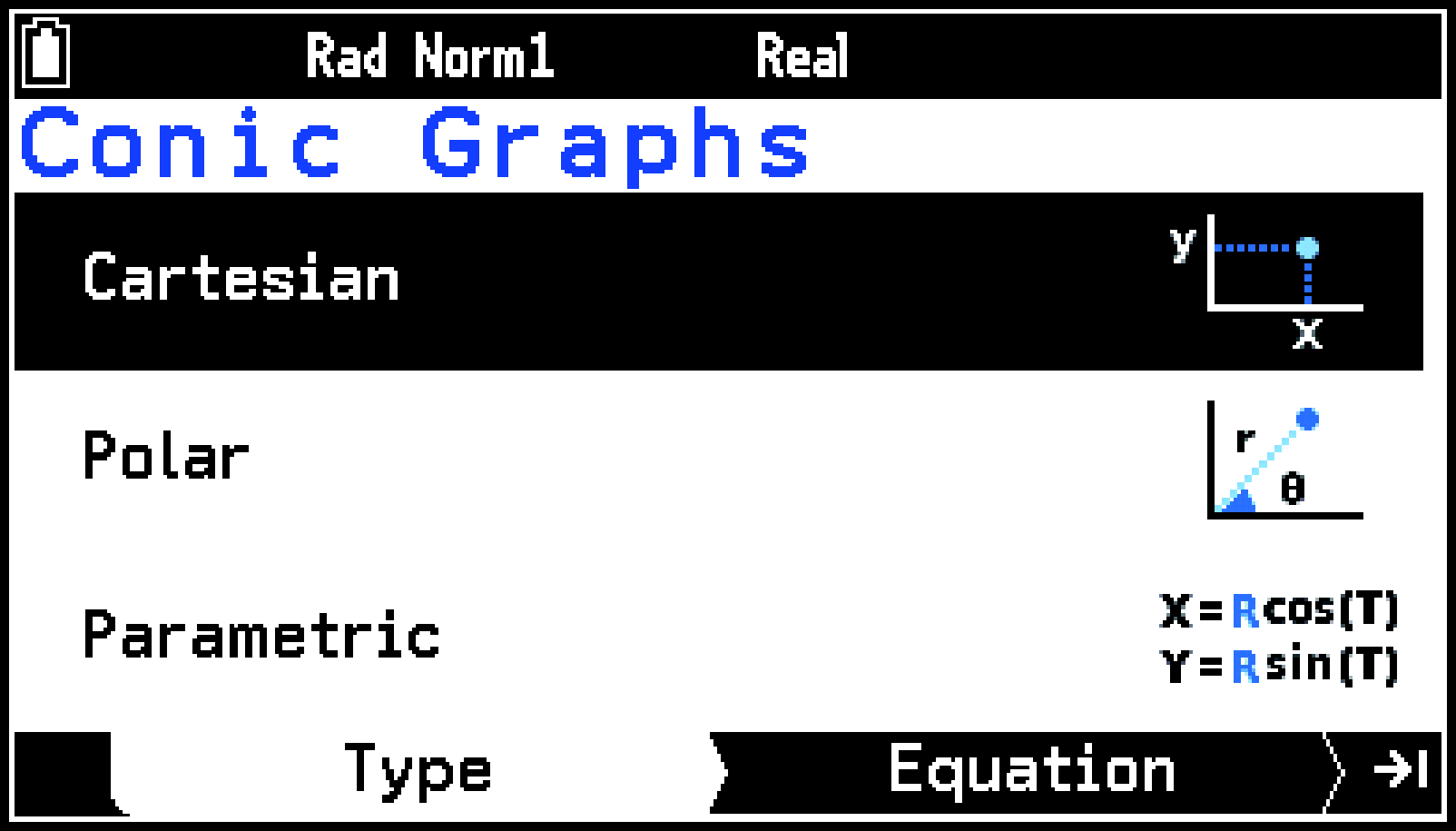

  2. Se mostrará un menú con los tipos de ecuaciones (Cartesian, Polar y Parametric).

    CY876_Conic Graph_Operation Flow_1
  3. Resalte Cartesian y presione > (o O).

  4. Se mostrará la pestaña Equation con un menú de ecuaciones de coordenadas cartesianas.

  5. Resalte [X=AY2+BY+C] y, a continuación, presione > (o O).

  6. Se mostrará la pestaña Setup para que introduzca los valores de los coeficientes.

  7. Introduzca los valores de los coeficientes de x=2y2+y-1.

  8. 2E
    1E
    s-(M)1E

    CY876_Conic Graph_Operation Flow_2
  9. Para dibujar el gráfico, presione > (o O).

  10. Esto hará que se muestre el menú View Window. Cambie la especificación del rango en caso necesario. Para obtener más información, consulte Especificar el rango de visualización de la ventana de gráficos (View Window).

  11. Resalte Buttom_Drow y, a continuación, presione O.

  12. Se dibujará el gráfico en la pestaña Graph.

    CY876_Conic Graph_Operation Flow_3
  13. Presione < (o b) tres veces para volver al menú del tipo de ecuaciones.

  14. Resalte Polar y presione > (o O).

  15. Se mostrará la pestaña Equation con un menú de ecuaciones de coordenadas polares.

  16. Resalte [R=2Acos(θ)] y, a continuación, presione > (o O).

  17. Se mostrará la pestaña Setup para que introduzca los valores de los coeficientes.

  18. Introduzca los valores de los coeficientes de r=4cosθ (r=2・2cosθ).

  19. 2E

    CY876_Conic Graph_Operation Flow_4
  20. Para dibujar el gráfico, presione > (o O).

  21. A continuación, en el menú View Window que aparece, resalte Buttom_Drow y, a continuación, presione O.

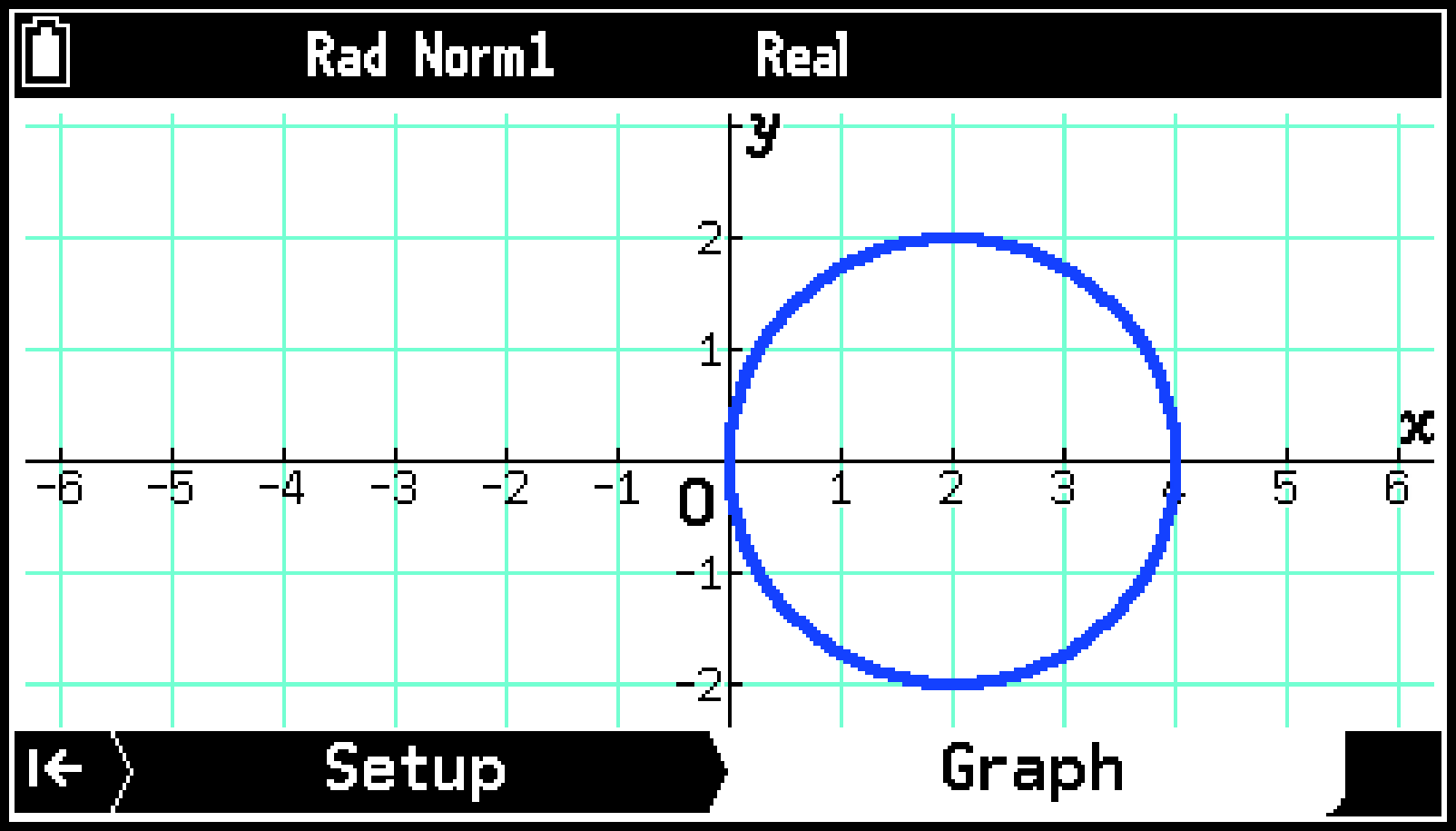

  22. Se dibujará el gráfico en la pestaña Graph.

    CY876_Conic Graph_Operation Flow_5

Uso de la pestaña Setup

Además de introducir los valores de los coeficientes de las ecuaciones de funciones, también puede utilizar el menú Tools para realizar las acciones descritas a continuación en la pestaña Setup.

Para hacer esto:

Haga esto:

Especificar el rango de visualización

Seleccione T > [View Window]. Consulte Especificar el rango de visualización de la ventana de gráficos (View Window) para obtener más detalles.

Cambiar el color de la línea de dibujo de un gráfico

Seleccione T > [Line Color]. Seleccione un color en la lista que aparece.

Uso de la pestaña Graph

Puede usar el menú Tools para realizar las operaciones descritas a continuación en la pestaña Graph.

Para hacer esto:

Seleccione este elemento del menú:

Detalles:

Especificar el rango de visualización

T > [View Window]

Especificar el rango de visualización de la ventana de gráficos (View Window)

Obtener las coordenadas de intercepción del eje x o del eje y u otros puntos clave de un gráfico

T > [Graph Solve]

Uso de la función de resolución de gráficos (Graph Solve)

Mostrar un puntero en un gráfico y leer los valores de las coordenadas

T > [Trace]

Uso de la función de rastreo (Trace)

Modificar un gráfico cambiando los valores de los coeficientes de su función

T > [Modify]

Modificar un gráfico (Modify)

Acercar o alejar la pantalla

T > [Zoom]

Cambiar el ajuste de zoom de la ventana de gráficos (Zoom)

Dibujar puntos, líneas, caracteres, etc.

T > [Sketch]

Uso de la función de boceto (Sketch)*

Seleccionar un punto de una ventana y arrastrarlo por la pantalla

T > [Pan]

Seleccionar un punto de una ventana y arrastrarlo por la pantalla (Pan)

Ajustar la imagen de fondo

T > [Fade I/O]

Ajustar la imagen de fondo de la ventana de gráficos (Fade I/O)

En el menú Sketch de la aplicación Conic Graphs no se incluyen los siguientes elementos. Tangent Line, Normal Line, Inverse

Uso de la función de resolución de gráficos (Graph Solve)

En función del tipo de gráfico que se esté visualizando, puede usar Graph Solve para calcular los valores de coordenadas específicas (como las del punto central de un círculo) o para dibujar líneas específicas (como la directriz de una parábola). En la siguiente tabla se muestra lo que puede hacer con Graph Solve.

Para hacer esto:

Seleccione T > [Graph Solve] y el ajuste indicado a continuación:

Parábola

Círculo

Elipsis

Hipérbole

Calcular el foco

[Focus]

-

Dibujar la directriz

[Directrix]

-

-

-

Calcular el vértice

[Vertex]

-

Dibujar el eje de simetría

[Axis of Symmetry]

-

-

-

Calcular la longitud del lado recto (latus rectum)

[Latus Rectum]

-

-

-

Calcular el centro

[Center]

-

Calcular el radio

[Radius]

-

-

-

Dibujar las asíntotas

[Asymptotes]

-

-

-

Calcular la excentricidad

[Eccentricity]

-

Calcular la intercepción del eje x

[x-Intercept]

Calcular la intercepción del eje y

[y-Intercept]

Ejemplo:  Representar gráficamente la hipérbole y2-x2=1 ((Y-0)212-(X-0)212=1) y determinar sus vértices

  1. En la pestaña Type, resalte [Cartesian] y, a continuación, presione O.

  2. Resalte [(Y-K)2A2-(X-H)2B2=1] y presione O.

  3. Introduzca los coeficientes de la función en la pestaña Setup.

  4. 1E
    1E
    0E
    0E

    CY876_Conic Using Graph Solve_1
  5. Presione > para dibujar el gráfico.

  6. Seleccione T > [Graph Solve] > [Vertex].

  7. Aparecerá un puntero en forma de cruz (+pointer) en las coordenadas del primer vértice y los valores de las coordenadas se mostrarán en la parte inferior de la ventana.

    Presione l o r para calcular el segundo vértice. Presione l o r para volver al primer vértice.

    CY875_V2_Conic Using Graph Solve_2
  8. Para salir de Graph Solve, presione b.

Nota

Cuando quiera calcular dos focos en un gráfico de una elipsis o una hipérbole, presione l o r para calcular el segundo foco. Presione l o r para volver al primer foco.

Cuando esté calculando los vértices de una elipse, presione r para calcular el siguiente valor. Si presiona l, podrá retroceder a los valores anteriores. Una elipsis tiene cuatro vértices.

Modificar un gráfico (Modify)

Con la aplicación Conic Graphs, puede seleccionar una ecuación de función integrada, introducir los valores de los coeficientes y dibujar un gráfico. Si cambia los valores de los coeficientes mientras se visualice el gráfico, podrá observar qué efecto tienen.

Ejemplo:  Representar gráficamente la parábola y=2(x-1)2-1 con la ecuación de coordenada cartesiana integrada Y=A(X−H)2+K. A continuación, observar cómo cambia el gráfico a medida que hace que varíen los valores de los coeficientes A, H y K de la ecuación.

  1. En la pestaña Type, resalte [Cartesian] y, a continuación, presione O.

  2. Resalte [Y=A(X−H)2+K] y, a continuación, presione O.

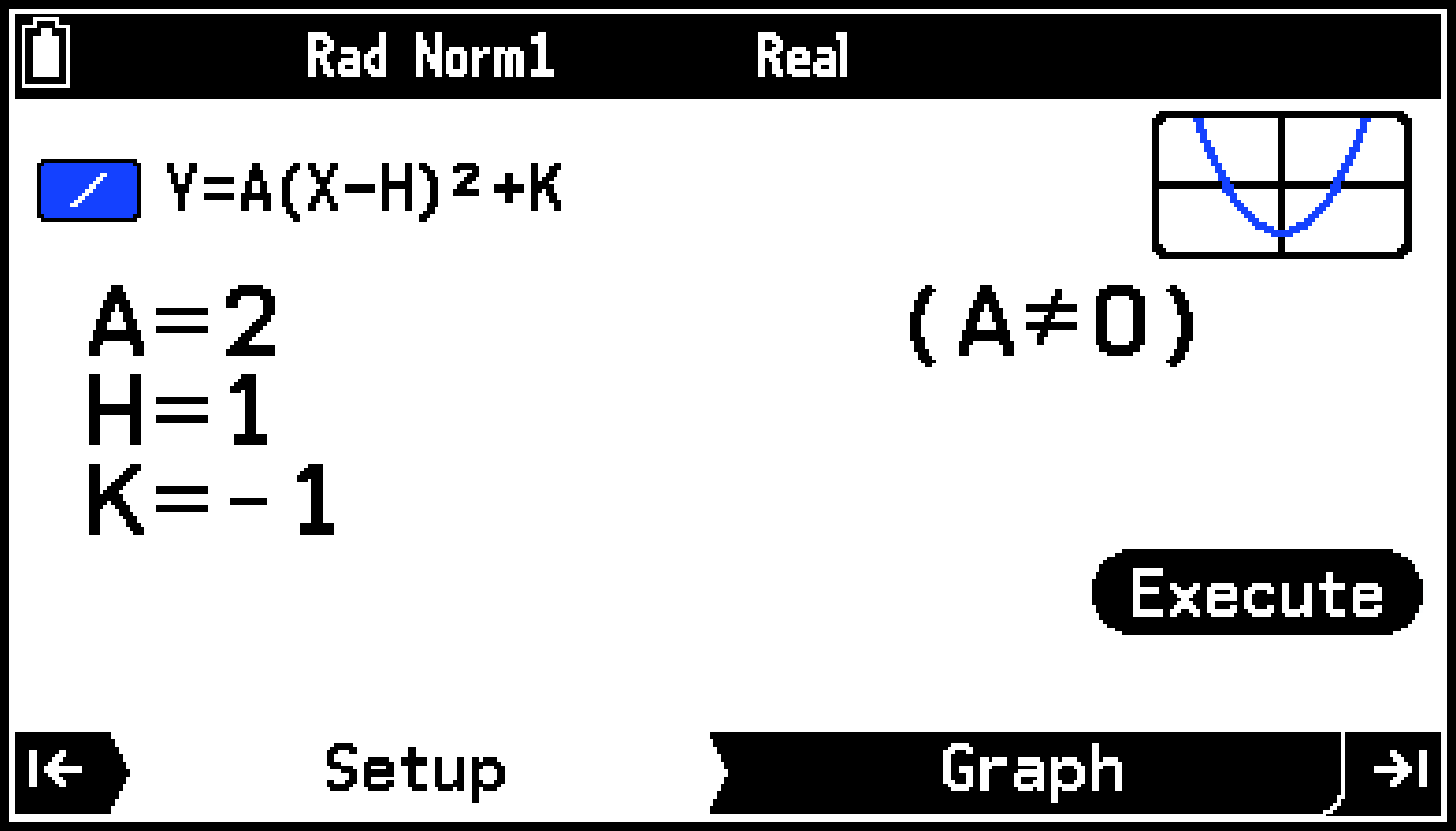

  3. Introduzca los coeficientes de la función en la pestaña Setup.

  4. 2E
    1E
    s-(M)1E

    CY876_Conic Modifying a Graph_1
  5. Presione > para dibujar el gráfico.

  6. Seleccione T > [Modify] para activar la función de modificación.

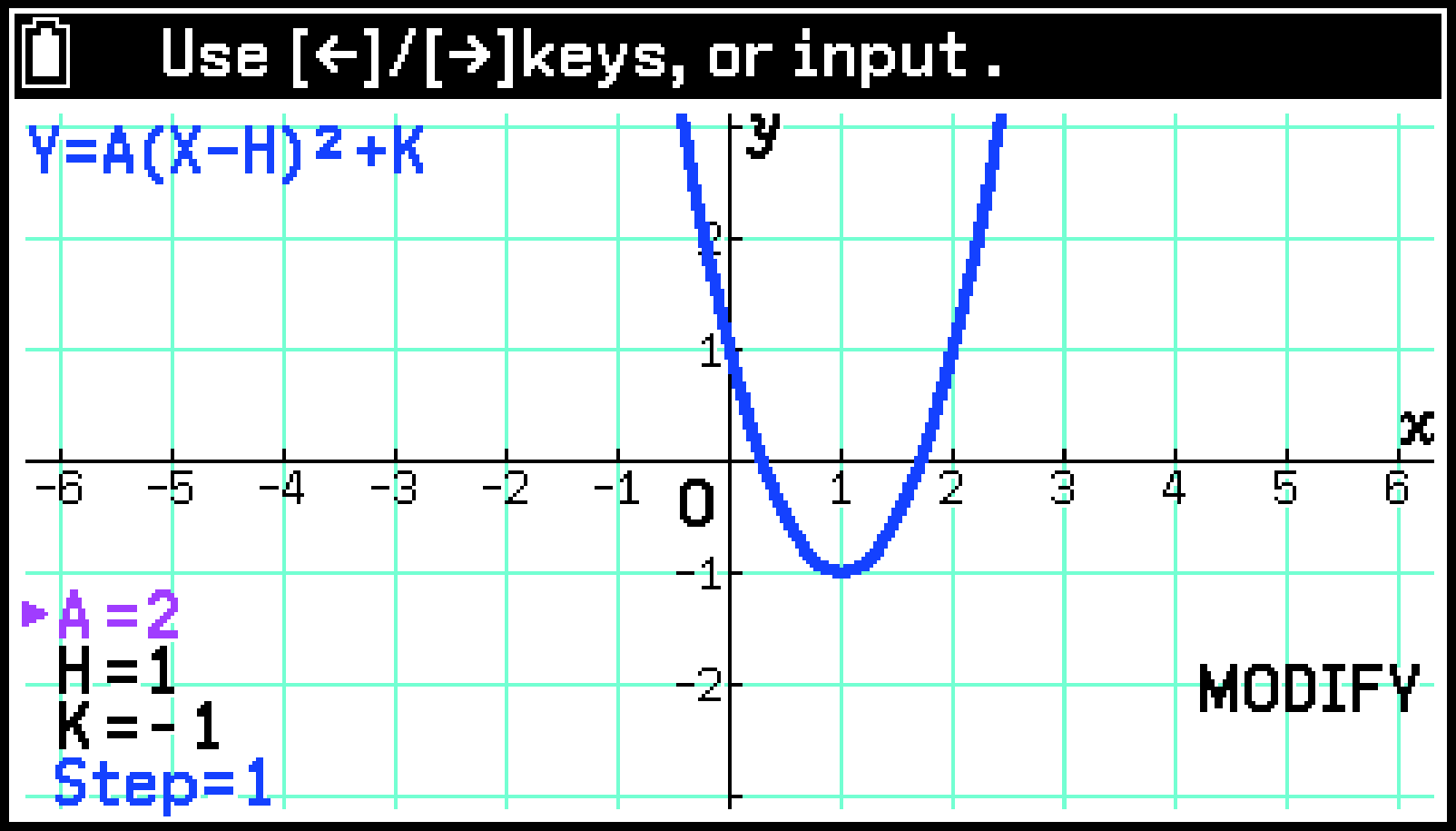

  7. Los valores actuales de A, H y K y el valor escalonado se muestran en la esquina inferior izquierda de la ventana de gráficos. Puede cambiar el valor en el que esté ubicado el puntero (Unit Conversions) en ese momento.

    Use d y u para mover el puntero (Unit Conversions) hacia arriba y hacia abajo.

    CY875_V2_Conic Modifying a Graph_2
  8. Use l y r para cambiar el valor de A.

  9. Cada vez que presione l o r, se cambiará el valor de A por el valor escalonado. También puede usar las teclas numéricas para introducir valores.

  10. Presione d para mover el puntero (Unit Conversions) a H. Use l y r para cambiar el valor de H.

  11. Presione d para mover el puntero (Unit Conversions) a K. Use l y r para cambiar el valor de K.

  12. Para salir de la función de modificación, presione b.
