Ablesen des Kompasses
Sie können die Kompassfunktion verwenden, um Norden zu finden und um zu erkennen, ob Sie auf dem richtigen Weg zu Ihrem Zielort sind.
Wichtig!
Anhand der folgenden Informationen erfahren Sie, wie Sie ein korrektes Ablesen sicherstellen.
Lesen von Kompassanzeigen
-
Zeigen Sie den Bildschirm „Aktuelle Uhrzeit“ an.
-

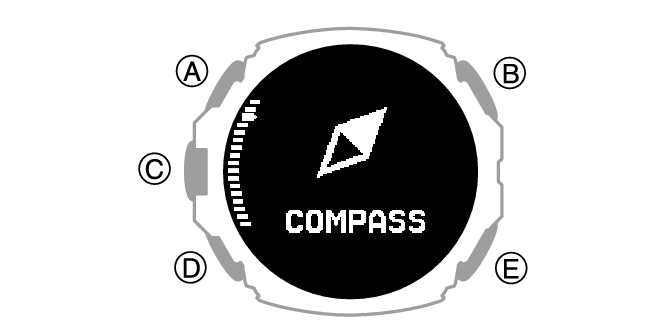

Verwenden Sie (A) und (D), um [COMPASS] auszuwählen.
-
Drücken Sie (C).
-
Bewegen Sie Ihren Arm in einer großen Acht.
-
Halten Sie die Uhr weiter so, und halten Sie 12 Uhr in die Richtung Ihres gewünschten Zielorts.

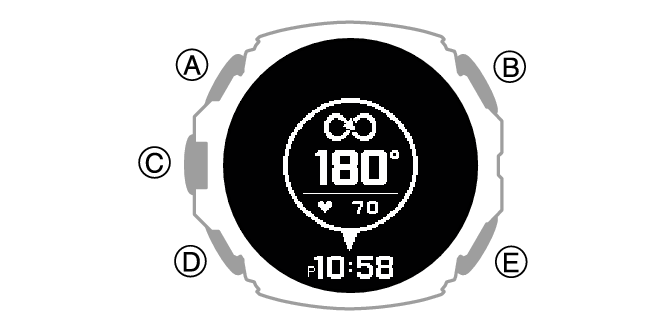

Daraufhin wird [
] im Bereich der Richtungsanzeige angezeigt.
Dadurch verschwindet die Anzeige [], und die Kompassmessung startet.
Wenn [] nicht verschwindet, führen Sie eine Kalibrierung der Richtung aus.

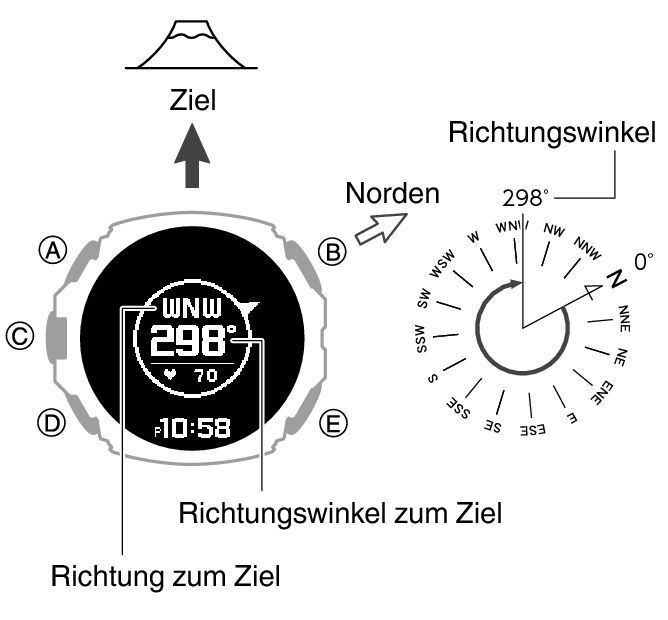

Norden wird durch
angezeigt. Die Richtung und der Richtungswinkel zu Ihrem Ziel werden ebenfalls auf dem Display angezeigt.
Um die Kompassanzeige erneut zu aktivieren, drücken Sie (C).
Deuten der Richtungsanzeige
Himmelsrichtungen: N (Norden), E (Osten), W (Westen), S (Süden)
Hinweis
Normalerweise zeigt der Kompassmodus den magnetischen Norden an. Sie können die Einstellungen auch für die Anzeige des geographischen Nordens konfigurieren.
Nachdem die ursprüngliche Anzeige zu sehen ist, führt die Uhr etwa 60 Minuten lang ungefähr einmal pro Sekunde eine Messung durch.
Die Uhr kehrt automatisch zur Anzeige der aktuellen Uhrzeit zurück, wenn Sie während der Richtungsmessung die Uhr ungefähr eine Stunde lang nicht bedienen.
Ausrichten einer Karte an der tatsächlichen Umgebung (Einrichten einer Karte)
Das Einrichten einer Karte bedeutet, dass Sie eine Karte so ausrichten, dass die darauf angegebenen Richtungen an den tatsächlichen Richtungen von Ihrem Standort aus ausgerichtet werden. Sobald Sie eine Karte eingerichtet haben, können Sie den Zusammenhang zwischen den Kartenmarkierungen und der tatsächlichen geografischen Umgebung leichter erfassen. Um eine Karte mit dieser Uhr einzurichten, richten Sie den Norden auf der Karte an der Anzeige des Nordens auf der Uhr aus. Wenn Sie die Karte eingerichtet haben, können Sie die Richtungen auf der Karte mit Ihrer Umgebung vergleichen, was Ihnen dabei helfen wird, Ihren aktuellen Standort und Ihren Zielort zu bestimmen.
Hinweis: Die Fähigkeit zum Lesen von Karten und Erfahrung sind erforderlich, um Ihre aktuelle Position und den Zielort auf einer Karte zu bestimmen.
Kalibrieren des Kompasses
Ihre Uhr führt mit der Kompassfunktion des Uhrmodus und im Aktivitätsmodus ständig Richtungskorrekturen durch.
Wenn [] im Richtungsanzeigebereich angezeigt wird, bewegen Sie Ihren Arm in einer liegenden Acht.
Wenn [] weiterhin angezeigt wird, führen Sie die folgenden Schritte aus, um die Richtungskorrektur durchzuführen.
Kalibrieren von Kompassanzeigen
Um sicherzustellen, dass die Uhr die Richtungsmessungen korrekt durchführt, führen Sie die Liegende-8-Kalibrierung immer dann durch, wenn die von der Uhr erzeugten Messergebnisse von den Messwerten eines anderen Kompasses abweichen. Sie sollten auch die Liegende-8-Kalibrierung durchführen, bevor Sie zu einer Klettertour aufbrechen.
Hinweis: Eine präzise Kompassanzeige und/oder -kalibrierung ist nicht möglich in Gegenden mit starken magnetischen Wellen.
-
Zeigen Sie den Bildschirm „Aktuelle Uhrzeit“ an.
-
Verwenden Sie (A) und (D), um [COMPASS] auszuwählen.
-
Drücken Sie (C).
-
Halten Sie (A) mindestens zwei Sekunden lang gedrückt.
-

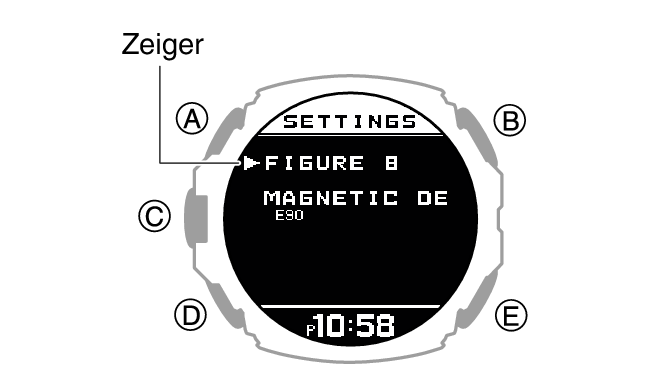

Verwenden Sie (A) und (D), um den Zeiger auf [FIGURE 8] zu bewegen.
-
Drücken Sie (C).
Dadurch wird der Einstellungsbildschirm für die Richtungsmessung angezeigt.

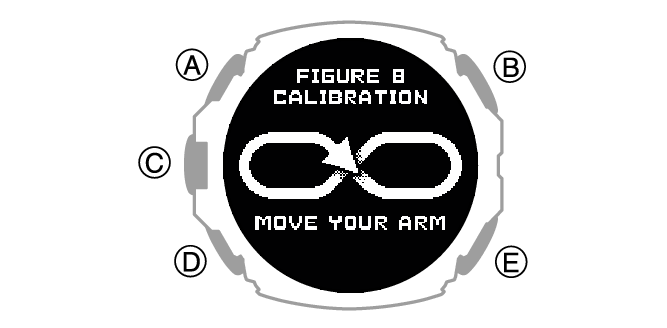

Daraufhin wird der Bildschirm für die Liegende-8-Kalibrierung angezeigt.

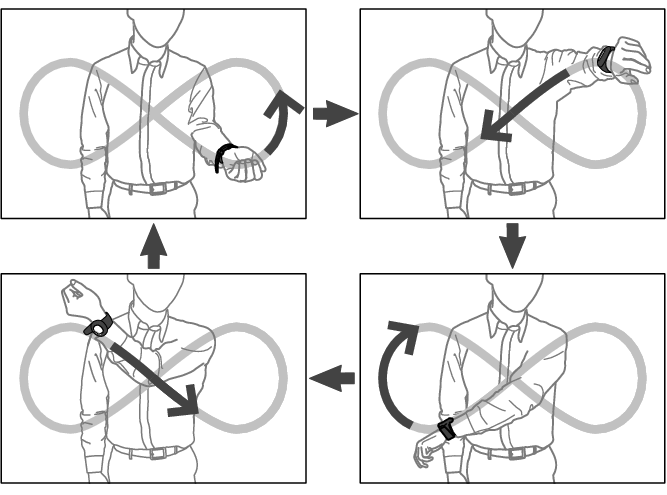

Wenn der oben aufgeführte Bildschirm angezeigt wird, bewegen Sie den Arm in Form einer liegenden 8, wie in den folgenden Abbildungen dargestellt.
Lassen Sie die Drehung Ihres Handgelenks zu.
Strecken Sie Ihren Arm so weit wie möglich vom Körper weg, während Sie ihn bewegen.
Nach erfolgreicher Kalibrierung wird einige Sekunden lang ein Häkchen angezeigt, danach wird wieder der Einstellungsbildschirm angezeigt.
Hinweis
Die Meldung [FAILED RETRY?] wird auf dem Display angezeigt, wenn die Kalibrierung fehlschlägt.
Drücken Sie (A) oder (D), um [YES] (Neukalibrierung) oder [NO] (Kalibrierung stoppen) auszuwählen, und drücken Sie dann (C).
Um während des oben beschriebenen Verfahrens zum Einstellungsbildschirm für die Richtungsmessung zurückzukehren, drücken Sie (E).
Einrichten der Anzeigen für den geographischen Norden (magnetische Neigungskalibrierung)
Wenn die Uhr den geographischer Norden anstatt der magnetischen Nordrichtung anzeigen soll, müssen Sie die aktuelle magnetische Deklinationsrichtung (Osten oder Westen) sowie den Deklinationswinkel angeben.
Der Winkel der magnetischen Deklination kann nur in Schritten von 1° (Grad) eingestellt werden. Wählen Sie den nächsten Wert zu Ihrer gewünschten Einstellung.
Beispiel: Für einen Winkel von 7,4° stellen Sie 7° ein.
Beispiel: Für einen Winkel von 7°40’ (7 Grad, 40 Minuten), stellen Sie 8° ein.
Hinweis
Magnetische Deklinationswinkel (Osten oder Westen) und Werte für den Winkelgrad bestimmter Orte finden Sie in geografischen Karten, Bergsteigerkarten und anderen Karten mit Konturenlinien.
-
Zeigen Sie den Bildschirm „Aktuelle Uhrzeit“ an.
-
Verwenden Sie (A) und (D), um [COMPASS] auszuwählen.
-
Drücken Sie (C).
-
Halten Sie (A) mindestens zwei Sekunden lang gedrückt.
-
Verwenden Sie (A) und (D), um den Zeiger auf [MAGNETIC DECLINATION] zu bewegen.
-
Drücken Sie (C).
-

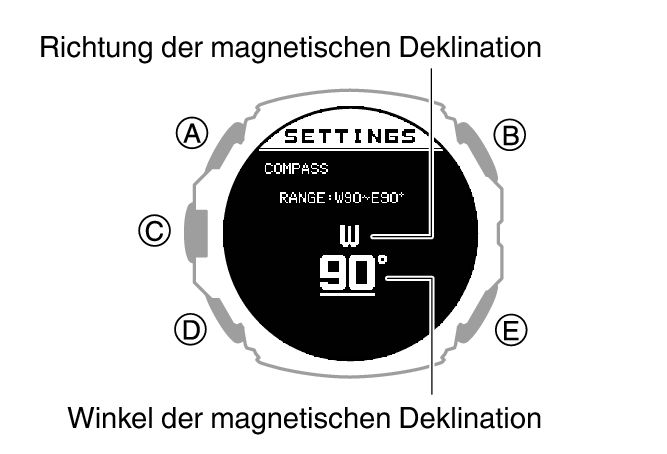

Drücken Sie (A) (Westen) und (D) (Osten), um Richtung und Winkel der magnetischen Neigung zu ändern.
-
Drücken Sie (C), um den Einstellungsvorgang abzuschließen.
-
Halten Sie (E) mindestens eine Sekunde lang gedrückt, um wieder zur aktuellen Zeitanzeige zurückzukehren.
Dadurch wird der Einstellungsbildschirm für die Richtungsmessung angezeigt.
Einstellungsbereich: 90° West bis 90° Ost
|
[0° (OFF)] |
Magnetische Nordrichtung |
|
[E] |
Die magnetische Nordrichtung liegt östlich vom geographischen Norden (östliche Deklination) |
|
[W] |
Die magnetische Nordrichtung liegt westlich vom geographischen Norden (westliche Deklination) |
Um den Einstellungsvorgang zu stoppen, drücken Sie (E) und fahren mit Schritt 9 fort.
Nachdem Sie die Einstellung abgeschlossen haben, wird einige Sekunden lang ein Häkchen angezeigt, danach wird wieder der Einstellungsbildschirm für die Richtungsmessung angezeigt.
Magnetische Nordrichtung und geographischer Norden
Es gibt tatsächlich zwei Arten von Norden: die magnetische Nordrichtung und den geographischen Norden.
Magnetische Nordrichtung: der durch eine Kompassnadel angegebene Norden
Geographischer Norden: Richtung zum Nordpol
Wie in der Abbildung unten zu sehen, sind die magnetische Nordrichtung und der geographische Norden nicht identisch.
Hinweis
Der auf den im Handel erhältlichen Karten angegebene Norden ist normalerweise der geographische Norden.
Vorsichtsmaßnahmen beim Ablesen der Digital-kompassanzeige
Position bei der Verwendung
Das Ablesen in der Nähe von Quellen mit starken magnetischen Wellen kann zu Ablesefehlern führen. Halten Sie die Uhr fern von den folgenden Elementarten.
Dauermagnete (magnetisches Zubehör usw.), Metallobjekte, Starkstromkabel, Antennenkabel, elektrische Haushaltsgeräte (TVs, Computer, Mobiltelefone usw.)
Hinweis: Eine korrekte Ablesung ist in Innenräumen nicht möglich, besonders innerhalb von Gebäuden mit dicken Betonwänden.
Eine präzise Ablesung der Richtung ist nicht möglich in elektrisch betriebenen Zügen, auf Schiffen, in Flugzeugen usw.
Aufbewahrungsort
Wenn Sie die Uhr magnetischen Wellen aussetzen, kann sich dies auf die Genauigkeit der Anzeige des Digitalkompasses auswirken. Halten Sie die Uhr von Folgendem fern.
Dauermagnete (magnetisches Zubehör usw.), Metallobjekte, elektrische Haushaltsgeräte (TVs, Computer, Mobiltelefone usw.)
