Uscita del suono del piano digitale da un amplificatore o apparecchiatura audio

Quando ci si collega ad un dispositivo audio o ad un amplificatore per strumenti musicali, è possibile apprezzare esecuzioni con un volume più potente e una qualità del suono in linea con le capacità dei diffusori di quei dispositivi. Per effettuare un collegamento, usare un cavo di collegamento disponibile in commercio.

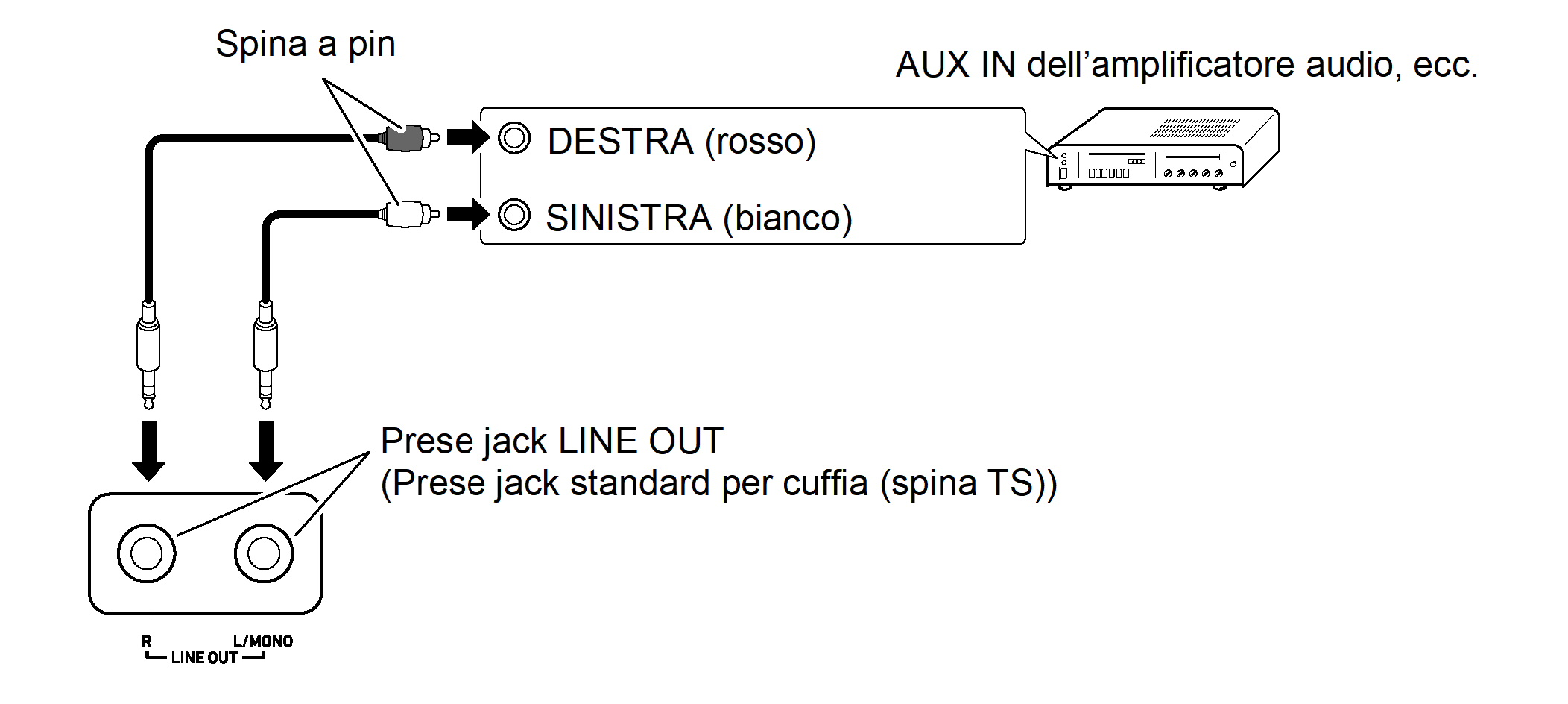

Collegamento ad un’apparecchiatura audio

LINE OUT R (destro) è il suono del canale destro e LINE OUT L/MONO (sinistro) è il suono del canale sinistro. Collegare entrambi i canali come mostrato nella figura con un cavo di collegamento disponibile in commercio. Molto probabilmente sarà necessario commutare il selettore di ingresso del vostro dispositivo audio al terminale collegato (AUX IN ecc.).

Figure

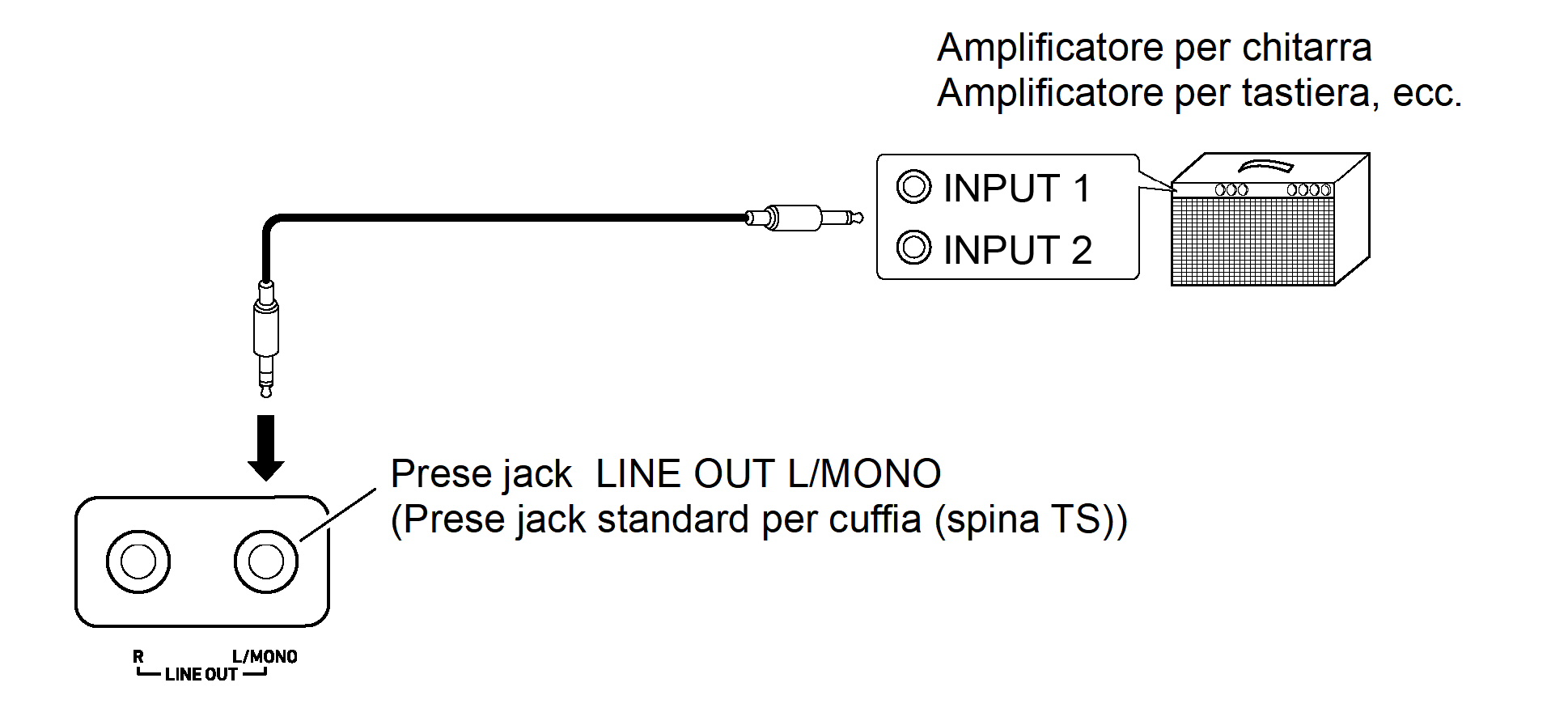

Collegamento ad un amplificatore per strumenti musicali

Se si collega solo LINE OUT L/MONO, si otterrà una miscelazione di entrambi i canali. Usare un cavo di collegamento disponibile in commercio ed eseguire un collegamento come mostrato nello schema.

Figure
