Модуль № 5713

Калибровка показаний компаса

Выполняйте 3-точечную калибровку или калибровку движением в форме 8 каждый раз, когда вы замечаете, что показания компаса часов отличаются от показаний другого компаса, а также перед каждым походом или восхождением.

Обратите внимание, что в зонах с сильным магнитным полем получение точных показаний компаса и/или выполнение калибровки невозможно.

Меры предосторожности при ориентировании по цифровому компасу

Калибровка движением в форме 8

  1. Перейдите в режим компаса.

    2. Переключение между режимами

  2. Ослабьте заводную головку, а затем вытяните ее.

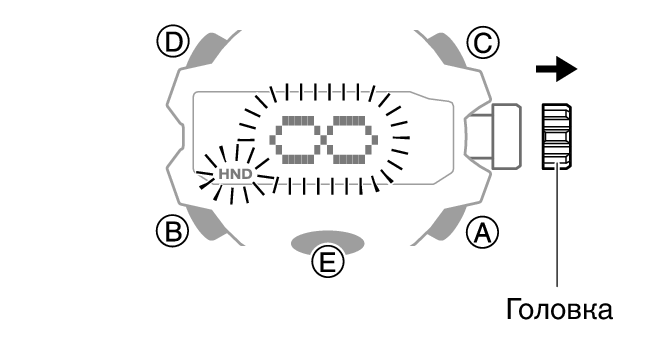

    3. Отобразится индикатор Infinity.

    5713_49_COMP

  3. Нажмите кнопку (C).

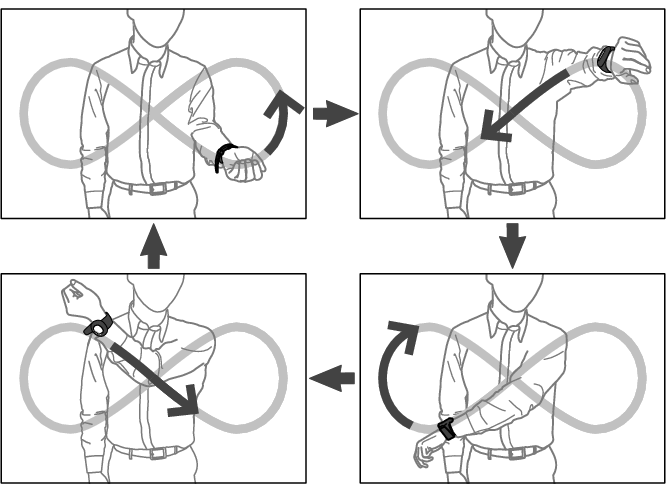

    4. Двигайте рукой, будто рисуя символ 8 в воздухе, как показано на рисунках ниже.

    img_COMP_8nojiHosei

    Поворачивайте запястье.

    При движении рука должна находиться как можно дальше от тела.

    Во время выполнения калибровки символ Infinity перестанет мигать на дисплее.

    После успешного завершения калибровки на дисплее появится символ [OK], и часы вернутся к экрану цифрового компаса. Калибровка завершена.

Примечание

Если выполнить калибровку не удается, часы вернутся в состояние, указанное в шаге 2 данной процедуры. Повторите действия, начиная с шага 3.

3-точечная калибровка

  1. Перейдите в режим компаса.

    2. Переключение между режимами

  2. Ослабьте заводную головку, а затем вытяните ее.

    3. Отобразится индикатор Infinity.

  3. Нажмите кнопку (B).

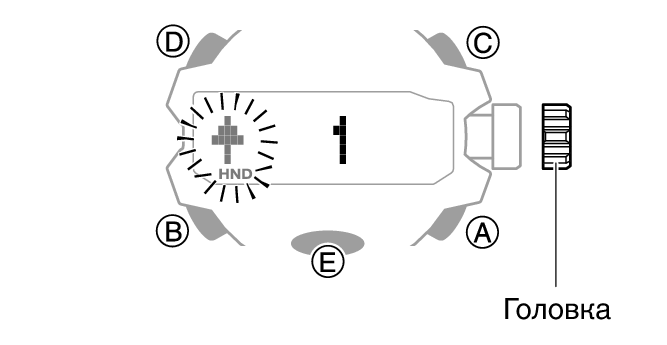

    4. Отобразится [disp_arrow_U 1].

    5713_50_COMP

  4. Держа часы горизонтально, нажмите кнопку (C).

    5. Начнется калибровка первой точки, на дисплее появится сообщение [disp_arrow_U WAIT]. После успешного завершения калибровки на дисплее появятся индикаторы в следующей последовательности: [OK] arrow_R_ver2021 [Turn 180°] arrow_R_ver2021 [disp_arrow_D 2].

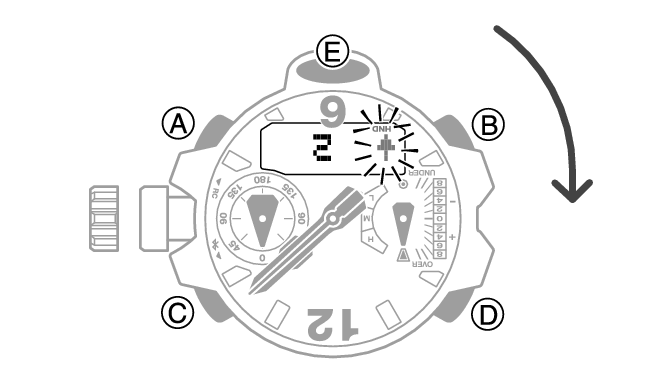

  5. Поверните часы на 180 градусов, постарайтесь выполнить данное действие как можно точнее.

    6. 5713_51_COMP

  6. Нажмите кнопку (C).

    7. Начнется калибровка второй точки, на дисплее появится сообщение [disp_arrow_D WAIT]. После успешного завершения калибровки на дисплее появится сообщение [OK], а затем начнут попеременно отображаться индикаторы [TURN] и [OVER].

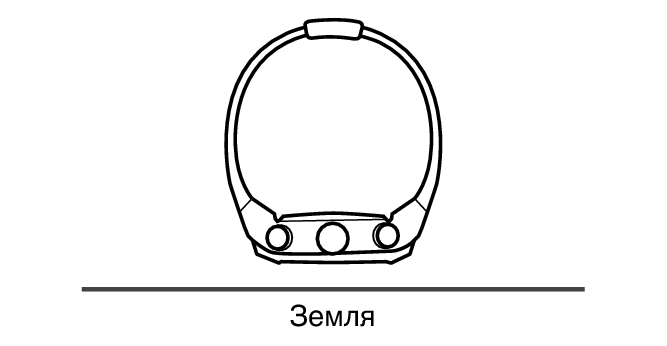

  7. Переверните часы, чтобы ЖК-дисплей был направлен на землю.

    8. 3452_COMP_08

  8. Держа часы горизонтально, нажмите кнопку (C).

    9. Начнется калибровка третьей точки, на дисплее появится сообщение [WAIT]. После успешного завершения калибровки на дисплее появится сообщение [OK].

  9. Нажмите на заводную головку, чтобы вернуть ее в исходное положение, затем зафиксируйте ее.

Примечание

Если в течение двух минут после вытягивания заводной головки из исходного положения пользователь не производит никаких действий, функции, которыми можно управлять при помощи заводной головки, автоматически отключаются. В этом случае следует вернуть заводную головку в исходное положение, а затем снова вытянуть ее.

Если выполнить калибровку не удается, часы вернутся в состояние, указанное в шаге 2 данной процедуры. В этом случае повторите описанную выше процедуру с шага 3.
