Модуль № 5713

Настройка положения истинного севера (калибровка магнитного склонения)

Если вы хотите, чтобы вместо магнитного севера часы указывали на истинный север, вам необходимо указать текущее направление магнитного склонения (восток или запад) и угол склонения.

Магнитный север и истинный север

Угол магнитного склонения можно указать только с точностью до 1° (градуса). Используйте значение, которое наиболее близко к фактическому углу склонения.
Пример: для угла в 7,4° укажите 7°.
Пример: для угла в 7°40’ (7 градусов 40 минут) укажите 8°.

Примечание

Угол магнитного склонения (на восток или запад) и угловые значения для определенных местоположений можно найти на географических, альпинистских и прочих картах с линиями горизонтали.

  1. Перейдите в режим компаса.

    2. Переключение между режимами

  2. Ослабьте заводную головку, а затем вытяните ее.

    3. Отобразится индикатор Infinity.

  3. Нажмите кнопку (B).

    4. Отобразится [disp_arrow_U 1].

    5713_50_COMP

  4. Нажмите кнопку (B).

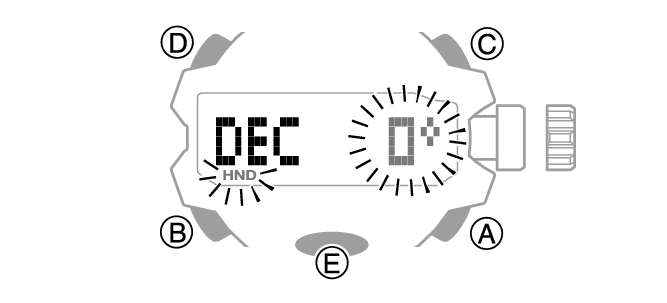

    5. Отобразятся [DEC] и текущее значение магнитного склонения.

    5713_52_COMP

  5. Поверните заводную головку, чтобы выбрать требуемые направление и угол магнитного склонения.

    6. Доступный диапазон: от 90° на запад до 90° на восток

    [OFF]: магнитный север

    [E]: склонение на восток (магнитный север находится восточнее истинного).

    [W]: склонение на запад (магнитный север находится западнее истинного).

    Чтобы вернуться к значению [OFF], одновременно нажмите кнопки (A) и (C).

    5713_53_COMP

  6. Нажмите на заводную головку, чтобы вернуть ее в исходное положение, затем зафиксируйте ее.

Примечание

Если в течение двух минут после вытягивания заводной головки из исходного положения пользователь не производит никаких действий, функции, которыми можно управлять при помощи заводной головки, автоматически отключаются. В этом случае следует вернуть заводную головку в исходное положение, а затем снова вытянуть ее.

Магнитный север и истинный север

Существует два типа севера: магнитный и истинный.

Магнитный север: на него указывает стрелка компаса

Истинный север: направление к Северному полюсу

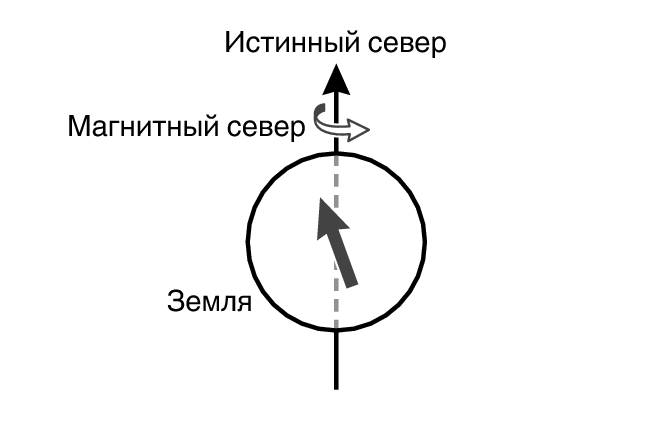

Как показано на рисунке ниже, магнитный и истинный север не совпадают.

MagneticNorth_TrueNorth_BK

Примечание

Обычно на картах, представленных в магазинах, указан истинный север.
