Yükseklik Ölçümü
Saat, dahili basınç sensörünün yaptığı hava basıncı ölçümlerini temel alarak yükseklik ölçümleri yapar ve sonuçları görüntüler.
Önemli!
Saatin görüntülediği yükseklik ölçümleri, saatin basınç sensörünün ölçtüğü barometrik basıncı temel alarak hesaplanan göreceli değerlerdir. Bu da hava şartlarından kaynaklanan barometrik basınç değişimlerinin, aynı konumda yapılan yükseklik ölçümlerinin farklı çıkmasına neden olabileceği anlamına gelir. Ayrıca saatin görüntülediği değerin gerçek rakımınızdan ve/veya bulunduğunuz alanın deniz seviyesinden yüksekliğinden farklı olabileceğini aklınızda bulundurun. Saatin yükseklikölçerini dağ tırmanışında kullanırken ölçümleri, yerel yükseklik (rakım) göstergelerine göre düzenli olarak kalibre etmeniz önerilir.
Yükseklik düzeltme değeri ve barometrik basınç değişimleri, negatif bir değerin görüntülenmesine neden olabilir.
Saatin ölçümleri ile yerel yükseklik (rakım) göstergeleri tarafından sağlanan değerler arasındaki farkları nasıl en aza indireceğinizi öğrenmek için aşağıdaki bilgileri inceleyin.

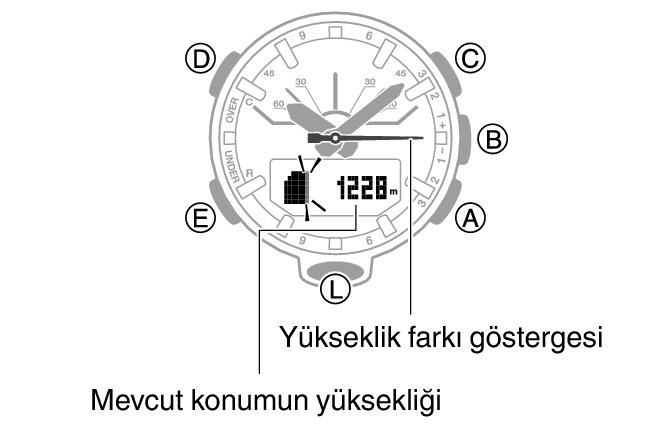

Mevcut Yüksekliği Kontrol Etme
-
Yükseklikölçer Modu’na girin.

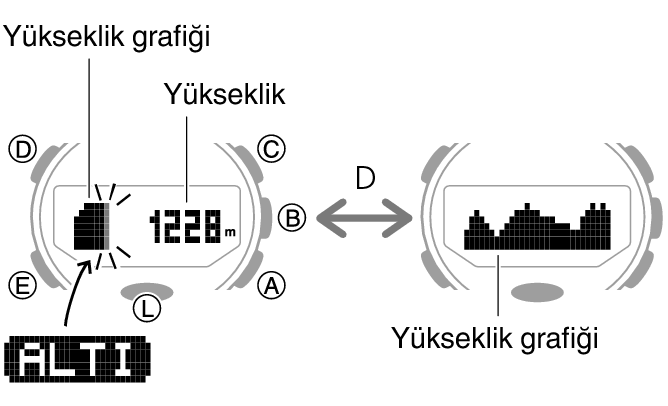

Yükseklikölçer Moduna girildiğinde yükseklik ölçümü başlatılır ve mevcut konumunuzdaki yükseklik gösterilir.
(D) düğmesine basarak ekranlar arasında gezinebilirsiniz.
Saat ilk üç dakika boyunca her saniye yükseklik ölçümü yapar. Daha sonra, saatin otomatik ölçüm aralığı ayarına göre ölçüm yapılır.
Otomatik ölçüm aralığını nasıl yapılandıracağınızı öğrenmek için aşağıdaki bilgileri inceleyin.
Ölçümü yeniden tetiklemek için (A) düğmesine basın.
Zaman İşleyiş Moduna dönmek için (E) düğmesine basın.
Not
Yükseklik Modu’na girdiğinizde saniye göstergesi zaman işleyiş süresini ya da yükseklik ölçümleri arasındaki farkı gösterir (Yükseklik Modu’nda en son hangisi gösterildiyse).
Saniye göstergesinin gösterdiği bilgileri değiştirebilirsiniz.
Ölçüm aralığı: -700 ila 10.000 metre (-2.300 ila 32.800 ft) (Ölçüm birimi: 1 metre (5 ft))
Yükseklik ölçümlerini kalibre etmenin ölçüm aralığının değişmesine neden olacağını aklınızda bulundurun.
Ölçülen değer izin verilen aralığın dışındaysa [- - -] mesajı görünür.

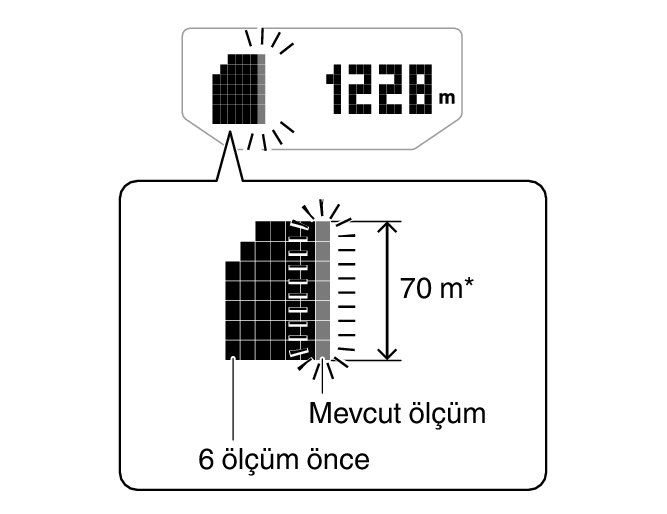

Yükseklik Grafiği İçeriklerini Yorumlama
1 kare (
) 10 m’dir.
Yükseklik Ölçümlerini Kalibre Etme (Ofset)
Yerel olarak gösterilen değerle ölçü değerin arasındaki farkı en aza indirmek için yürüyüşe veya yükseklik ölçümü yaptığınız diğer faaliyetlere başlamadan önce ve bu faaliyetler sırasında referans yükseklik değerini güncellemeniz (ofset) gerekir.
Ayrıca dağ tırmanışında mevcut konumunuzun yüksekliği için haritadaki yerel yükseklik göstergelerini veya başka bir kaynağı kontrol ederek ve saat ölçümlerini güncel bilgilerle düzenli olarak kalibre ederek doğru ölçümler sağlayabilirsiniz.
Not
Mevcut konumunuzun yüksekliğini işaretler, haritalar, internet vb. yerlerden öğrenebilirsiniz.
Gerçek yükseklik ile saat ölçümleri arasındaki farklara aşağıdaki faktörler neden olabilir.
Barometrik basınç değişimleri
Barometrik basınç ve rakım farklılıklarından kaynaklanan sıcaklık değişimleri
Yükseklik ölçümleri kalibrasyonsuz da yapılabilir ancak bu durumda yapılan ölçümler, yükseklik işaretleri vb. öğelerin gösterdiklerinden çok farklı çıkabilir.
-
Yükseklikölçer Modu’na girin.
-

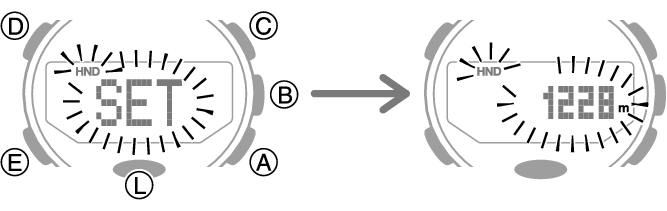

(D) düğmesini en az iki saniye basılı tutun. [SET] simgesi yanıp sönmeye başladığında düğmeye basmayı bırakırsanız bu simge ekrandan kaybolur.
-
Yükseklik değerini başka bir kaynaktan elde edilen yükseklik değerine getirmek için (A) ve (C) düğmelerini kullanın.
-
Ayarlar ekranından çıkmak için (D) düğmesine basın.
Bu simge, mevcut yüksekliği gösterir ve Yükseklik Ofset Modu’na girer.
Ayar aralığı: -3.000 ila 10.000 metre (veya -9.840 ila 32.800 ft)
Ayar birimi: 1 metre (veya 5 fit)
Yükseklik ayarını ilk fabrika varsayılan değerine geri döndürmek için (A) ve (C) düğmelerine aynı anda basın.
Referans Noktasından Yükseklik Farkını Kontrol Etme
Referans yüksekliği belirledikten sonra saatin saniye göstergesi mevcut yüksekliğiniz ve referans yükseklik arasındaki farkı gösterir. Bu işlem, tırmanış veya yürüyüş sırasında iki nokta arasındaki yükseklik farkını ölçmeyi kolaylaştırır.
Saniye Göstergesi’nin Belirttiği Bilgileri Değiştirme
-
Yükseklikölçer Modu’na girin.
-
(D) düğmesini en az iki saniye basılı tutun. [SET] simgesi yanıp sönmeye başladığında düğmeye basmayı bırakırsanız bu simge ekrandan kaybolur.
-
(E) düğmesine üç kez basın.
-
[DIFF] seçeneğini belirlemek için (A) düğmesini kullanın.
-
Ayarlar ekranından çıkmak için (D) düğmesine basın.
Mevcut konumunuzun yüksekliği gösterilir.
Bu, ekranda [HAND]
[DIFF] veya [SEC] öğesinin gösterilmesine neden olur.
(A) düğmesine her bastığınızda aşağıdaki ayarlar arasında geçiş yapılır.
[DIFF]: Saniye göstergesi yükseklik farkını gösterir.
[SEC]: Saniye göstergesi şu anki zamanın saniyesini gösterir.
Yükseklik Farkı Ölçüm Aralığını Ayarlama
-
Yükseklikölçer Modu’na girin.
-
(D) düğmesini en az iki saniye basılı tutun. [SET] simgesi yanıp sönmeye başladığında düğmeye basmayı bırakırsanız bu simge ekrandan kaybolur.
-
(E) düğmesine iki kez basın.
-

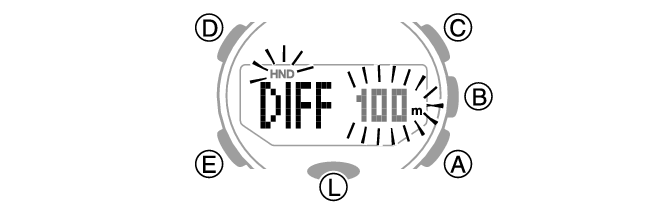

[100m] veya [1000m] seçeneklerinden birini belirlemek için (A) düğmesini kullanın.
-
Ayarlar ekranından çıkmak için (D) düğmesine basın.
Mevcut konumunuzun yüksekliği gösterilir.
Bu, yükseklik farkı ölçüm aralığını gösterir.
[100m]: 5 metrelik (16 ft) birimlerde ±100 metre (±328 ft)
[1000m]: 50 metrelik (164 ft) birimlerde ±1.000 metre (±3.280 ft)
Yüksekliği Ölçme
-
Mevcut konumunuz ile varış yeriniz arasındaki yükseklik farkını tespit etmek için haritanızdaki eş yükselti eğrilerini kullanın.
-
Saniye göstergesinin belirttiği bilgileri [DIFF] olarak değiştirin.
-
Mevcut konumunuzun yüksekliğini ölçün.
-
Mevcut konumunuzun yüksekliğini referans yükseklik olarak ayarlamak için (L) düğmesini en az iki saniye basılı tutun.
-
Haritada bulduğunuz yükseklik ile saatin saniye göstergesinin belirttiği yükseklik farkı arasındaki farkı karşılaştırırken varış yerinize doğru ilerleyin.
Bu işlemle [DIFF CLR] mesajının yanıp sönmesi durur ve geçerli konumunuzdaki yüksekliği gösterir.

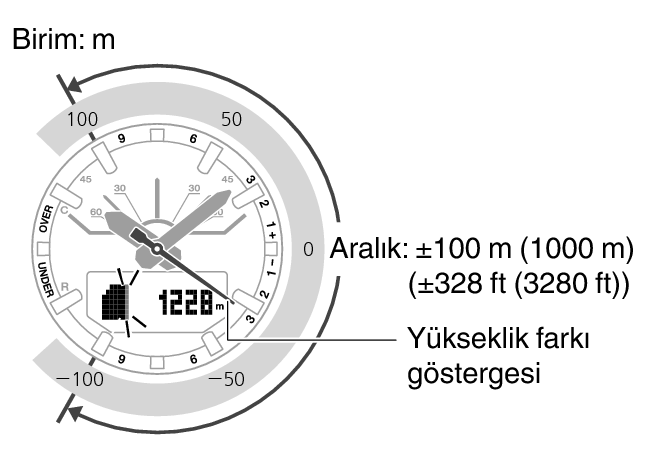

Saniye göstergesi (Yükseklik Farkı Göstergesi), referans yükseklik ile mevcut yükseklik ölçümü arasındaki farkı gösterir. Bu anda saniye göstergesi ±0 m (±0 ft) değerini göstermelidir.
Haritada bulduğunuz yükseklik farkı saatin saniye göstergesinin belirttiği değerle aynı olduğunda varış yerinize yaklaşmışsınız demektir.
Örnek: -30 m (-98 ft) ile (-300 m (-984 ft)) yükseklik farkı
Not
Yükseklik farkı belirtilen aralığın dışındaysa saniye göstergesi [OVER] veya [UNDER] mesajını gösterir.
±100 m (328 ft) ölçüm aralığı kullanılırken bunlardan herhangi biri belirtiliyorsa aralık ayarını ±1000 m (3280 ft) olarak değiştirin.
Ölçüm, izin verilen yükseklik ölçüm aralığının dışındaysa (-700 m ila 10.000 m (-2.300 ila 32.800 ft)) veya ölçüm hatası oluşuyorsa saniye göstergesi saat 9 konumuna geçer.
Otomatik Ölçüm Aralığını Ayarlama
Otomatik ölçüm aralığını beş saniye veya iki dakika olarak seçebilirsiniz.
-
Yükseklikölçer Modu’na girin.
-
(D) düğmesini en az iki saniye basılı tutun. [SET] simgesi yanıp sönmeye başladığında düğmeye basmayı bırakırsanız bu simge ekrandan kaybolur.
-
(E) düğmesine basın.
-

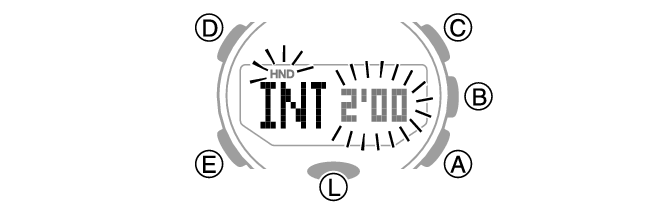

Otomatik ölçüm aralığını [0’05] ve [2’00] arasında değiştirmek için (A) düğmesine basın.
-
Ayarlar ekranından çıkmak için (D) düğmesine basın.
Mevcut konumunuzun yüksekliği gösterilir.
Bu, otomatik ölçüm aralığının ekranda görünmesine neden olur.
[0’05]: İlk üç dakika boyunca her saniye, daha sonra yaklaşık bir saat boyunca her beş saniyede bir ölçüm yapılır.
[2’00]: İlk üç dakika boyunca her saniye, daha sonra yaklaşık 12 saat boyunca her iki dakikada bir ölçüm yapılır.
Not
Ölçüm aralığı olarak [0’05] seçiliyken yaklaşık bir saat, [2’00] seçiliyken yaklaşık 12 saat boyunca Yükseklikölçer Modu’nda hiçbir işlem gerçekleştirmezseniz saat otomatik olarak Zaman İşleyiş Modu’na geri döner.
Yükseklik Ölçümlerini Kaydetme
Yükseklik ölçümlerini manuel olarak kaydetmek için aşağıdaki prosedürü kullanın. Otomatik ölçümler otomatik olarak da kaydedilir.
Kayıtları görüntülemek veya silmek için Yükseklik Kaydı Hatırlatma Modu’nu kullanın.
Yükseklik Verilerini Manuel Olarak Kaydetme
-
Zaman İşleyiş Modu veya Yükseklikölçer Modu’na girin.
-

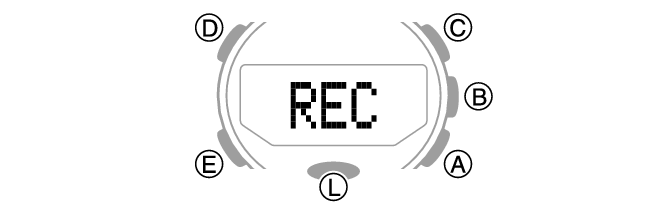

[REC] öğesinin ekranda yanıp sönmesi sona erene kadar (A) düğmesini en az iki saniye boyunca basılı tutun.
Bu işlem mevcut yüksekliği, tarihi ve saati kaydeder.
14 adede kadar yükseklik kaydını tutmak için yeterli hafıza vardır.
Hafızada zaten 14 kayıt varken veri kaydedilirse yeni kayda yer açmak için en eski kayıt otomatik olarak silinir.
Not
Görev Günlüğü devre dışı bırakılırsa yükseklik verilerinin kaydedilmesinin ardından saat otomatik olarak normal Yükseklikölçer Modu çalışmasına döner.
Görev Günlüğü etkinleştirilirse ve yükseklik verileri kaydedilirse saat telefona bağlanır ve verileri telefona aktarır.

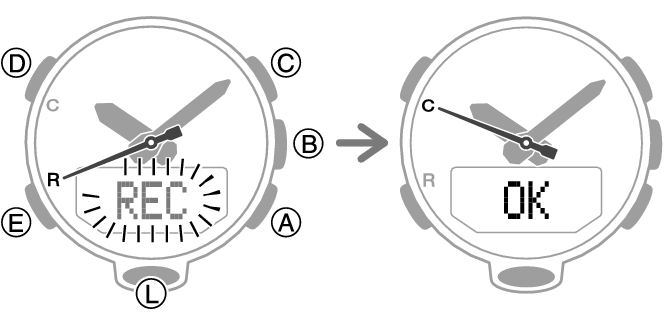

Saat ile telefon arasında bağlantı kurulduğunda [REC] ifadesi [OK] olarak değişir ve saniye göstergesi [R] konumundan [C] konumuna geçer.
Bağlantı herhangi bir nedenle başarısız olursa ekranda [ERR] mesajı görünür.
Otomatik Yükseklik Veri Kaydı

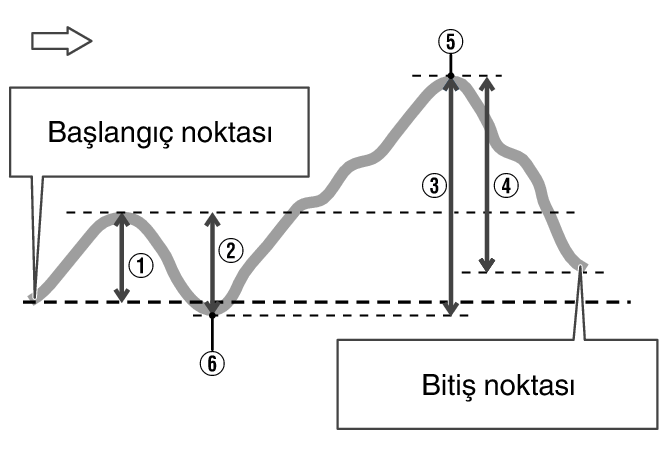

Aşağıda verilen yükseklik verileri, saat Yükseklikölçer Modundayken otomatik olarak kaydedilir. Bu öğelerin her biri için hafızada bir kayıt tutulur.
Yüksek Yükseklik (MAX):
Düşük Yükseklik (MIN):
Kümülatif Yükselme (ASC):
+
*
Kümülatif Alçalma (DSC):
+
*
Kümülatif yükselme ve kümülatif alçalma değerleri, bir ölçümden diğerine en az ±15 m (±49 ft) fark olduğunda güncellenir.
Not
Yükseklikölçer Modu’ndan çıktığınızda otomatik kayıt sona erer. Yükseklikölçer Modu’na yeniden girmek, Yükseklikölçer Modu’ndan son çıktığınızda durdurulan kümülatif değerlerin kaydını tekrar başlatır.
Görev Günlüğü etkinken Yükseklikölçer Modu’ndan başka bir moda geçtiğinizde otomatik ölçüm devam eder.
Görev Günlüğü etkinken her otomatik ölçüm işlemi yapıldığında saat aşağıdaki veri öğelerinin mevcut kayıtlı değerlerini kontrol eder ve bunları gerektiği şekilde günceller: MAX, MIN, ASC, DSC.
Bağlantı herhangi bir nedenle başarısız olursa ekranda [ERR] mesajı görünür.
Yükseklik Ölçüm Birimini Belirleme
Yükseklikölçer Modu görüntüleme birimi olarak metre (m) veya fit (ft) birimini seçebilirsiniz.
Önemli!
Tokyo (TOKYO) Yerel Şehir olarak ayarlandığında yükseklik birimi metreye (m) sabitlenir ve değiştirilemez.
-
Zaman İşleyiş Modu’na girin.
-

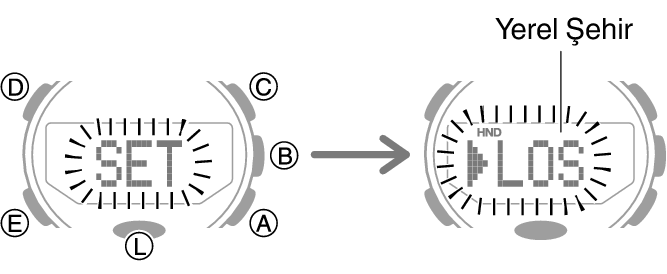

(D) düğmesini en az iki saniye basılı tutun. Ekranda geçerli olarak seçili olan Yerel Şehir adı göründüğünde düğmeye basmayı bırakın.
-
(E) düğmesine yedi kez basın.
-

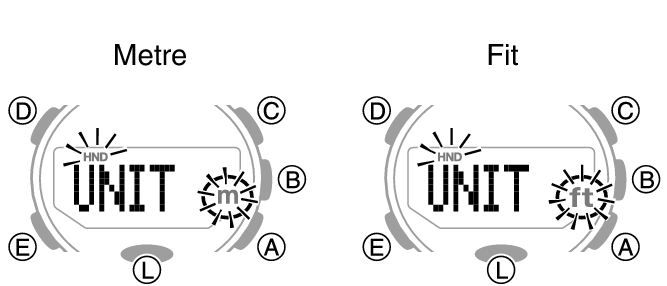

Yükseklik birimini metre ve fit arasında değiştirmek için (A) düğmesine basın.
-
Ayar ekranından çıkmak için (D) düğmesine iki kez basın.
Örnek: Yerel Şehriniz Los Angeles olduğunda

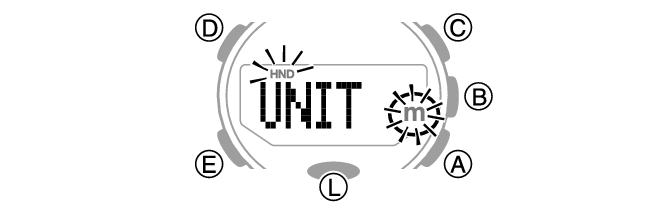

Bu işlemle [UNIT] öğesi görünür ve [m] veya [ft] yanıp söner.
[m]: Metre
[ft]: Fit
Yükseklik Ölçümüne İlişkin Uyarılar
Sıcaklığın Etkileri
Yükseklik ölçümü yaparken saatin sıcaklığını olabildiğince sabit tutmak için aşağıdaki adımları uygulayın. Sıcaklık değişimleri yükseklik ölçümlerini etkileyebilir.
Ölçümleri saat bileğinizdeyken yapın.
Ölçümleri sıcaklığın sabit olduğu bir alanda yapın.
Yükseklik Ölçümleri
Paraşütle atlama, yelken kanat, yamaç paraşütü, jirokopterle uçuş, planörle uçuş veya yüksekliğin aniden değiştiği diğer faaliyetleri yaparken bu saati kullanmayın.
Bu saatin yükseklik ölçümleri özel amaçlar veya endüstriyel düzeyde kullanım için değildir.
Saat uçağın içinde kabin basıncını ölçer, bu yüzden ölçümler kabin ekibinin duyurduğu irtifalarla uyuşmaz.
Yükseklik Ölçümleri (Göreceli Yükseklik)
Bu saat Uluslararası Sivil Havacılık Kuruluşu (ICAO) tarafından tanımlanan Uluslararası Standart Atmosfer (ISA) göreceli yükseklik verilerini kullanır. Genellikle yükseklik arttıkça, barometrik basınç azalır.
Aşağıdaki koşullar altında doğru ölçüm yapmak mümkün olmayabilir.
İstikrarsız atmosfer koşulları sırasında
Ani sıcaklık değişimleri sırasında
Saat güçlü darbeye maruz kaldıktan sonra
