Модуль № 5713

Проверка разности высот над указанной отметкой

После установки расчетной высоты секундная стрелка часов будет показывать разницу между текущей и расчетной высотой. Это облегчает измерение разности высот между двумя точками во время походов или восхождений.

Настройка диапазона измерения разности высот

  1. Перейдите в режим «Альтиметр».

    2. Переключение между режимами

  2. Ослабьте заводную головку, а затем вытяните ее.

    3. Здесь отображается высота текущего местоположения.

    5713_ALTI_Offset_Mode

  3. Дважды нажмите кнопку (B).

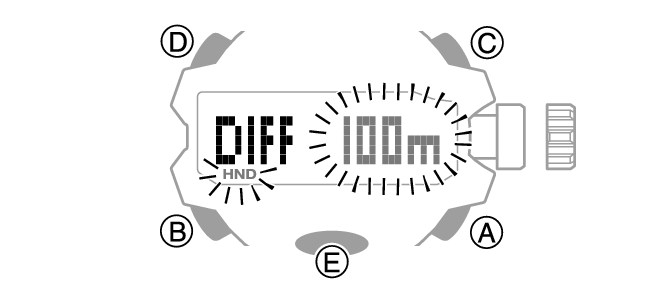

    4. Отображается диапазон разности высот.

    5713_55_ALTI

  4. Поверните заводную головку, чтобы выбрать [100m] или [1000m].

    5. [100m]: ±100 метров (±328 футов) в единицах по 5 метров (16 футов)

    [1000m]: ±1000 метров (±3280 футов) в единицах по 50-метров (164-футов)

  5. Нажмите на заводную головку, чтобы вернуть ее в исходное положение, затем зафиксируйте ее.

Примечание

Если в течение двух минут после вытягивания заводной головки из исходного положения пользователь не производит никаких действий, функции, которыми можно управлять при помощи заводной головки, автоматически отключаются. В этом случае следует вернуть заводную головку в исходное положение, а затем снова вытянуть ее.

Измерение высоты

  1. Для определения разности высот между текущим местоположением и пунктом назначения воспользуйтесь линиями горизонтали на карте.

  2. Снимите показания высоты текущего местоположения.

    3. Отслеживание текущей высоты

  3. Нажмите и удерживайте кнопку (D) около двух секунд, чтобы установить высоту текущего местоположения в качестве расчетной высоты.

    4. Отобразятся [DIFF RESET] arrow_R_ver2021 [RESET] и текущая высота.

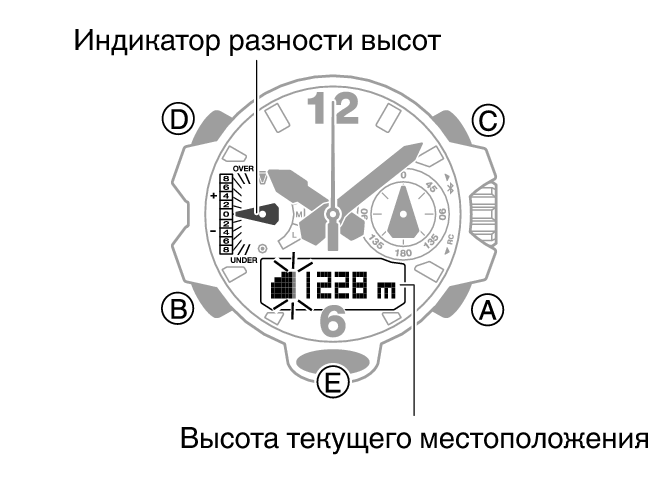

    Функциональная стрелка (индикатор разности высот) показывает разницу между расчетной высотой и текущим значением высоты. В это время функциональная стрелка должна показывать ±0 м (±0 футов).

    5713_56_ALTI

  4. Во время сравнения высоты, указанной на карте, и разности высот, указываемой функциональной стрелкой часов, двигайтесь по направлению к пункту назначения.

    5. Если значение высоты на карте и значение, указанное функциональной стрелкой на часах, совпадают, вы уже близко к пункту назначения.

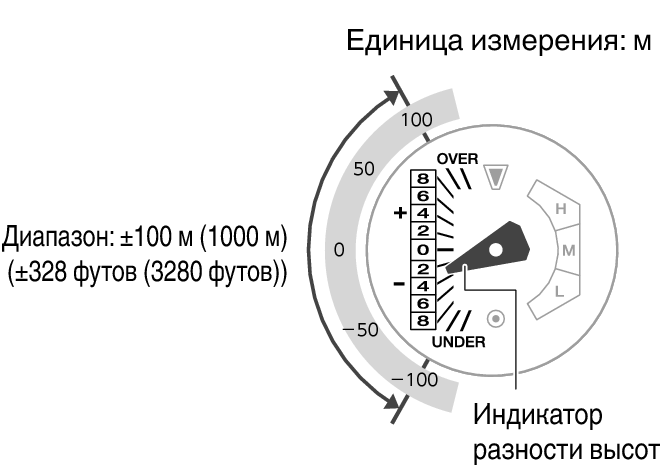

    Пример: разность высот -30 м (-98 футов) (-300 м (-984 фута))

    5713_57_ALTI_Indicator

Примечание

Если разность высот выходит за пределы указанного диапазона, функциональная стрелка будет показывать [OVER] или [UNDER].
Если при использовании диапазона измерения ±100 м (328 футов) отображается одно из этих значений, измените настройку диапазона на ±1 000 м (3 280 футов).

Если показания выходят за пределы допустимого диапазона измерения высоты (от -700 м до 10 000 м (от -2 300 до 32 800 футов)) или возникает ошибка измерения, функциональная стрелка покажет [0].
