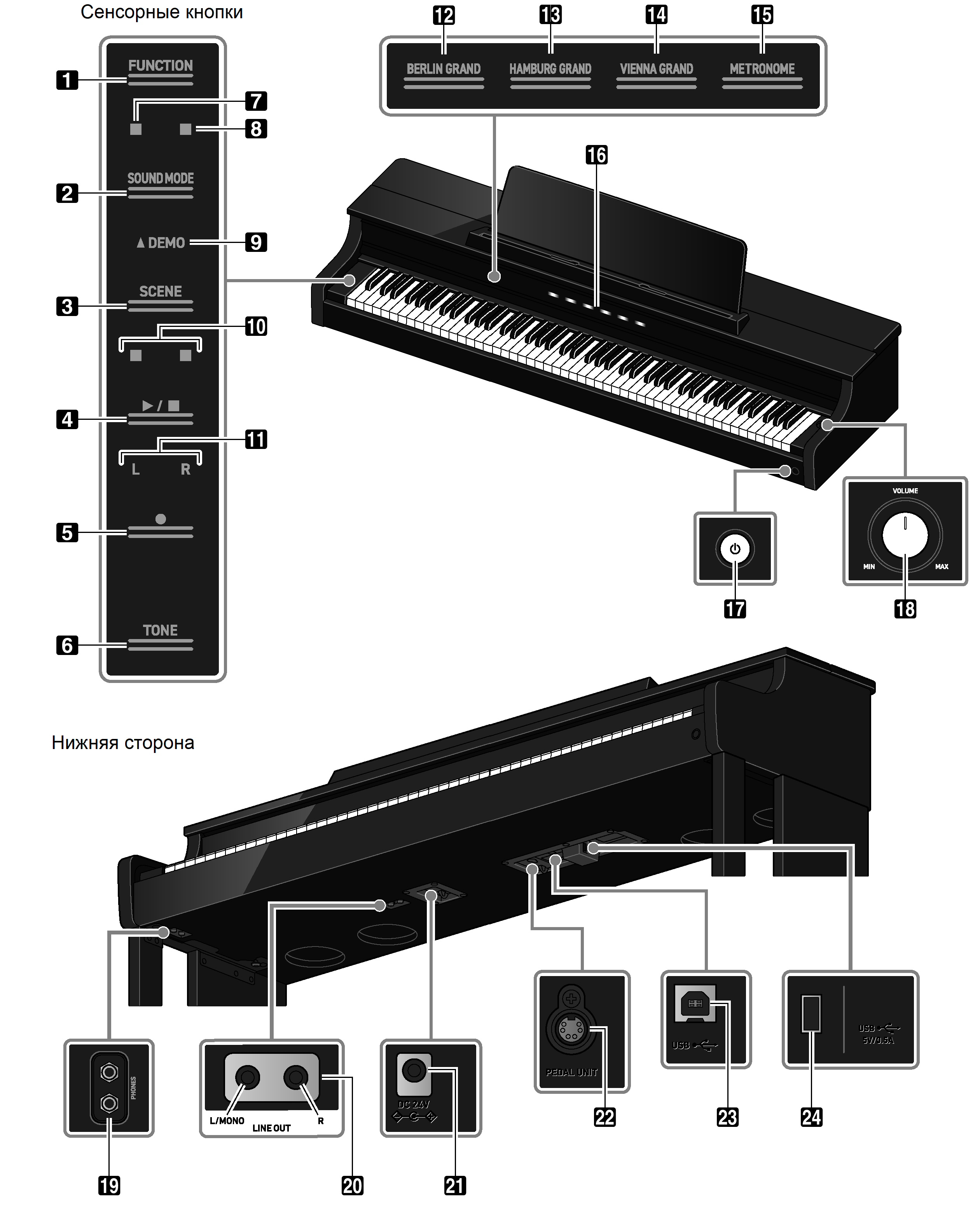

Названия и функции частей
-
Кнопка «Функция» (FUNCTION)
Служит для задания основных параметров.
-
Кнопка «Режим „Звук“» (SOUND MODE)
Служит для изменения значений таких функций, как [SOUND MODE].
-
Кнопка «Сцена» (SCENE)
Служит для перепрограммирования сцен и метронома.
-
Кнопка «Пуск — остановка» (a)
Служит для включения-остановки воспроизведения композиции.
-
Кнопка «Запись» (0)
Служит для записи исполнения.
-
Кнопка «Тембр» (TONE)
Служит для выбора тембров и их перепрограммирования.
-
Индикатор имитатора акустики зала и ревербератора
Загорается при выставлении функции [Имитатор акустики зала и ревербератор] на <Вкл.>.
-
Индикатор объемного звука
Загорается при выставлении функции [Объемный звук] на <Вкл.>.
-
Индикатор «Демонстрационная композиция» (DEMO)
Горит во время воспроизведения демонстрационной композиции.
-
Индикатор доли
Во время, например, воспроизведения композиции в такт с ним на первой доле мигает левый светодиод, на остальных — правый.
-
Индикатор дорожки
Во время записи и воспроизведения для указания на дорожку партии левой руки горит буква L, правой — буква R.
-
Кнопка «Берлинский рояль» (BERLIN GRAND)
Служит для выставления тембра <BERLIN GRAND>.
-
Кнопка «Гамбургский рояль» (HAMBURG GRAND)
Служит для выставления тембра <HAMBURG GRAND>.
-
Кнопка «Венский рояль» (VIENNA GRAND)
Служит для выставления тембра <VIENNA GRAND>.
-
Кнопка «Метроном» (METRONOME)
Служит для включения-выключения метронома.
-
Панель визуальной информации
Предоставляет различную информацию посредством светоиндикации.
-
Кнопка питания (P)
Служит для включения-выключения основного питания. Цвет света, испускаемого контуром кнопки, указывает на состояние соединения по стандарту «Bluetooth®».
-
Ручка громкости
Служит для регулирования громкости цифрового пианино.
-
Гнёзда «Наушники» (PHONES)
-
Гнёзда «Линейный выход П, Л — моно» (LINE OUT R, L/MONO)
-
Вывод питания 24 В пост. тока (DC 24V)
-
Гнездо «Педальный блок» (PEDAL UNIT)
-
Порт USB типа B
-
Порт USB типа A
