Módulo de nº 5713

Verificando o diferencial de altitude a partir de um ponto de referência

Depois de definir uma altitude de referência, o ponteiro dos segundos no relógio indicará a diferença entre a altitude atual e a altitude de referência. Isso facilita a medição da diferença de altitude entre dois pontos durante uma escalada ou trilha.

Ajustando o intervalo de medição do diferencial de altitude

  1. Entre no Modo do altímetro.

    2. Navegando entre os modos

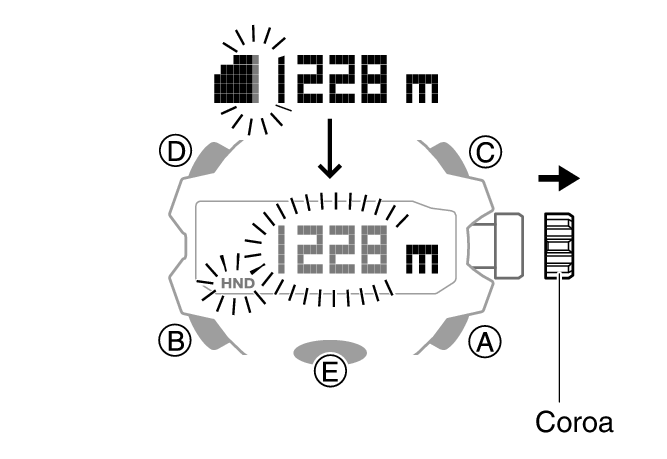

  2. Afrouxe a coroa e, em seguida, puxe-a.

    3. Isso exibe a altitude da sua localização atual.

    5713_ALTI_Offset_Mode

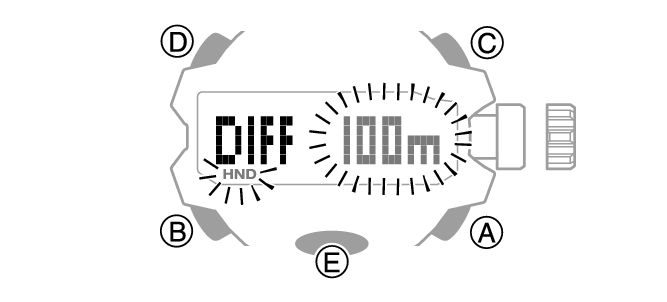

  3. Pressione (B) duas vezes.

    4. Isso exibe o intervalo de medição do diferencial de altitude.

    5713_55_ALTI

  4. Gire a coroa para selecionar [100m] ou [1000m].

    5. [100m]: ±100 metros (±328 pés) em unidades de 5 metros (16 pés)

    [1000m]: ±1.000 metros (±3.280 pés) em unidades de 50 metros (164 pés)

  5. Empurre a coroa novamente para dentro e trave-a.

Nota

Se nenhuma operação for realizada por aproximadamente dois minutos após puxar a coroa, as operações da coroa serão automaticamente desativadas. Se isso acontecer, empurre a coroa para dentro e, em seguida, puxe-a para fora novamente.

Medindo a altitude

  1. Use as linhas de contorno do mapa para determinar a diferença de altitude entre sua localização atual e seu destino.

  2. Faça uma leitura da altitude de sua localização atual.

    3. Verificando a altitude atual

  3. Mantenha (D) pressionado durante pelo menos dois segundos para definir a altitude da sua localização atual como a altitude de referência.

    4. Isso exibe [DIFF RESET] arrow_R_ver2021 [RESET] e depois sua altitude atual.

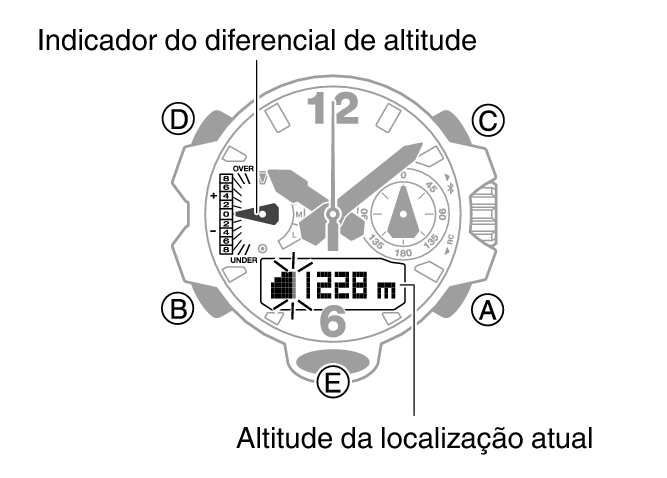

    O ponteiro de função (Indicador do diferencial de altitude) indicará a diferença entre a leitura da altitude de referência e da altitude atual. No momento, o ponteiro de função deve indicar ±0 m (±0 pés).

    5713_56_ALTI

  4. Ao comparar a diferença entre a altitude que você encontrou no mapa e o diferencial de altitude exibido pelo ponteiro de função no relógio, avance em direção ao seu destino.

    5. Quando o diferencial de altitude encontrado no mapa for o mesmo que o exibido pelo ponteiro de função, isso significa que você está perto de seu destino.

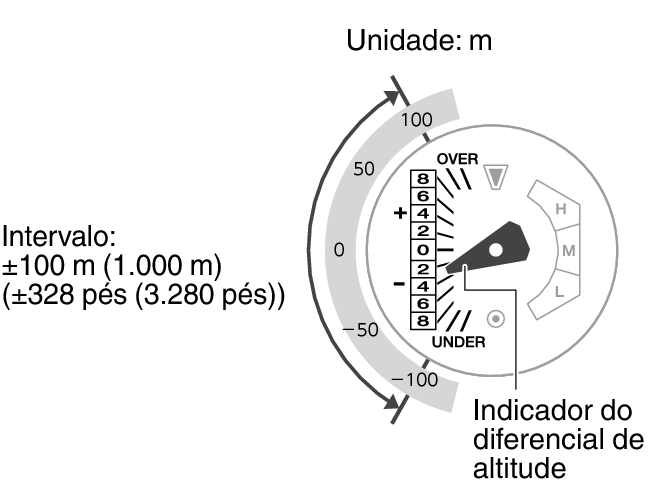

    Exemplo: diferencial de altitude de -30 m (-98 pés) (-300 m (-984 pés))

    5713_57_ALTI_Indicator

Nota

Se o diferencial de altitude estiver fora do intervalo especificado, o ponteiro de função indicará [OVER] ou [UNDER].
Se qualquer um desses valores for indicado enquanto estiver usando o intervalo de medição de ±100 m (328 pés), altere a configuração do intervalo para ±1.000 m (3.280 pés).

O ponteiro de função apontará para [0] se a leitura estiver fora do intervalo permitido de medição da altitude (-700 m a 10.000 m (-2.300 a 32.800 pés)), ou se ocorrer um erro de leitura.
