تقيس الساعة بيانات الارتفاع وتعرض النتائج بالاستناد إلى قياسات الضغط الجوي التي تم قياسها بواسطة مستشعر الضغط المضمن.

التحقق من الارتفاع الحالي

1. ادخل في وضع مقياس الأرتفاع.

التنقل بين الأوضاع

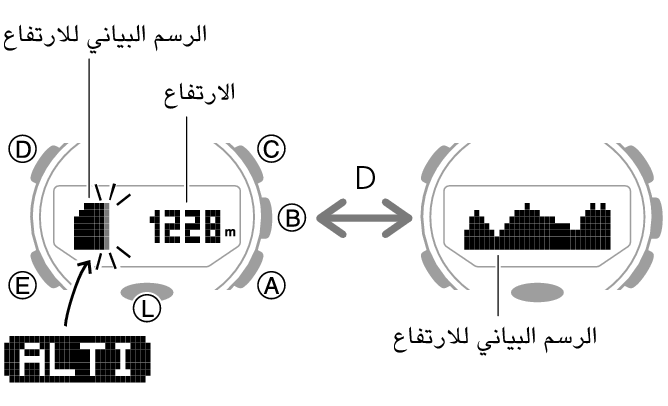

سيؤدي الدخول في وضع مقياس الأرتفاع إلى بدء قياس الارتفاع وعرض ارتفاع موقعك الحالي.

يمكنك التنقّل ما بين شاشات العرض بالضغط على (D).



تقيس الساعة الارتفاع كل ثانية لمدة الدقائق الثلاث الأولى تقريبًا. بعد ذلك، تقيس وفقًا لإعداد الفاصل الزمني للقياس التلقائي الخاص بها.

راجع المعلومات أدناه لمعرفة كيفية تكوين الفاصل الزمني التلقائي للقياس.

إعداد الفاصل الزمني للقياس التلقائي

لتكرار عملية القياس، اضغط على (A).

اضغط على (E) للعودة إلى وضع عرض التوقيت.

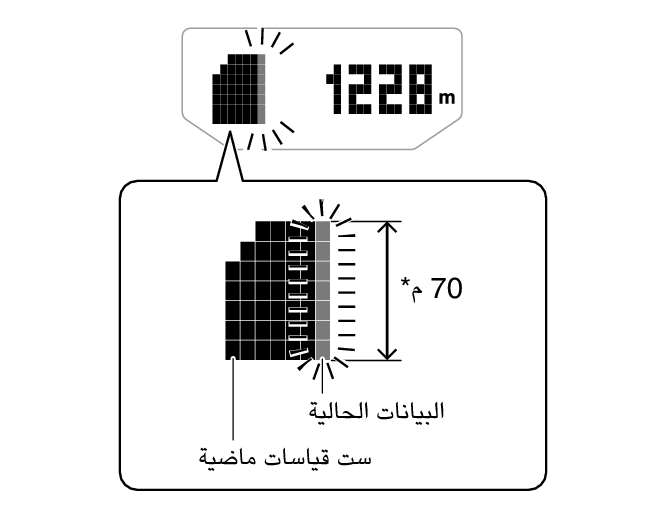

تفسير محتويات الرسم البياني للارتفاع

معايرة بيانات الارتفاع (الإزاحة)

لتقليل الفرق ما بين القيَم المُشار إليها والمُقاسة محليًا، عليك تحديث قيمة الارتفاع المرجعية (الإزاحة) قبل الانطلاق وخلال القيام بالنزهات أو بأي أنشطة أخرى تقيس فيها الارتفاع.

علاوةً على ذلك، يمكنك ضمان قياسات دقيقة عن طريق التحقق من مؤشرات الارتفاع المحلية على الخريطة أو في مصدر آخر لارتفاع موقعك الحالي، وعن طريق معايرة بيانات الساعة بانتظام باستخدام أحدث المعلومات أثناء تسلّق الجبال.

1. ادخل في وضع مقياس الأرتفاع.

التنقل بين الأوضاع

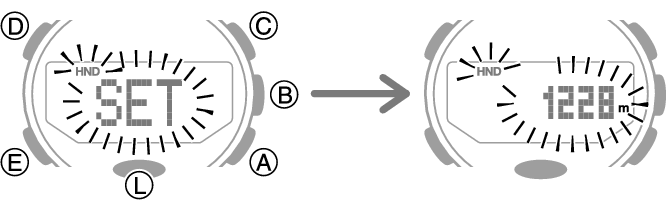

2. اضغط باستمرار ولأسفل على (D) لمدة ثانيتين على الأقل. حرر الزر عندما يبدأ [SET] بالوميض ثم يختفي عن الشاشة.

يؤدي ذلك إلى عرض الارتفاع الحالي والدخول في وضع إزاحة الارتفاع.



3. استخدم (A) و (C) لتغيير قيمة الارتفاع إلى قيمة ارتفاع تم الحصول عليها من مصدر آخر.

نطاق الإعداد: من ‎‏-3000 إلى 10000 متر (أو من ‎‏-9840 إلى 32800 قدم)

وحدة الإعداد: متر واحد (أو 5 أقدام)

لإعادة إعداد الارتفاع إلى إعداد المصنع الافتراضي الأولي، اضغط على (A) و (C) في الوقت نفسه.

4. اضغط على (D) للخروج من شاشة الإعداد.

التحقق من التباين في الارتفاع من نقطة مرجعية

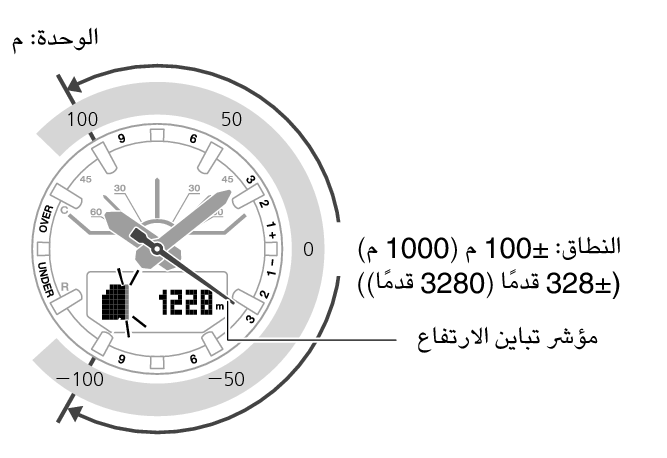

بعد تعيين ارتفاع مرجعي، سيشير عقرب الثواني في الساعة إلى الفرق ما بين ارتفاعك الحالي والارتفاع المرجعي. يسهّل ذلك قياس الفرق في الارتفاع بين نقطتَين أثناء التسلّق أو التنزه.

تغيير المعلومات المُشار إليها من قبل عقرب الثواني

1. ادخل في وضع مقياس الأرتفاع.

التنقل بين الأوضاع

2. اضغط باستمرار ولأسفل على (D) لمدة ثانيتين على الأقل. حرر الزر عندما يبدأ [SET] بالوميض ثم يختفي عن الشاشة.

يؤدي ذلك إلى عرض ارتفاع موقعك الحالي.



3. اضغط على (E) ثلاث مرات.

يؤدي هذا إلى عرض [HAND] ‏‏ [DIFF] أو [SEC] على الشاشة.

4. استخدم (A) لتحديد [DIFF].

تؤدي كل ضغطة على (A) إلى التبديل ما بين الإعدادات المبيّنة أدناه.

[DIFF]: يشير عقرب الثواني إلى التباين في الارتفاع.

[SEC]: يشير عقرب الثواني إلى الوقت الحالي بالثواني.

5. اضغط على (D) للخروج من شاشة الإعداد.

إعداد نطاق قياس التباين في الارتفاع

1. ادخل في وضع مقياس الأرتفاع.

التنقل بين الأوضاع

2. اضغط باستمرار ولأسفل على (D) لمدة ثانيتين على الأقل. حرر الزر عندما يبدأ [SET] بالوميض ثم يختفي عن الشاشة.

يؤدي ذلك إلى عرض ارتفاع موقعك الحالي.



3. اضغط على (E) مرتين.

يؤدي ذلك إلى عرض نطاق قياس التباين في الارتفاع.

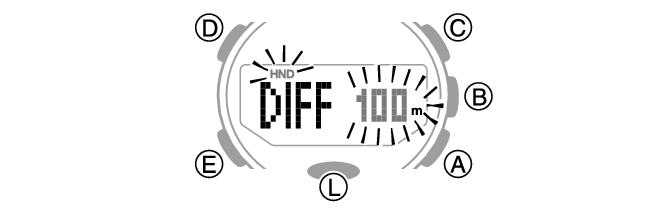

4. استخدم (A) لتحديد [100m] أو [1000m].

[100m]‏: ±‏100 متر (±‏328 قدمًا) في وحدات من 5 أمتار (16 قدمًا)

[1000m]‏: ±‏1000 متر (±‏3280 قدمًا) في وحدات من 50 مترًا (164 قدمًا)

5. اضغط على (D) للخروج من شاشة الإعداد.

قياس الارتفاع

1. استخدم خطوط الكنتور على خريطتك لتحديد التباين في الارتفاع بين موقعك الحالي ووجهتك.

2. غيّر المعلومات المُشار إليها بواسطة عقرب الثواني إلى [DIFF].

تغيير المعلومات المُشار إليها من قبل عقرب الثواني

3. قم بقياس الارتفاع في موقعك الحالي.

التحقق من الارتفاع الحالي

4. اضغط باستمرار ولأسفل على (L) لمدة ثانيتَين على الأقل لتعيين ارتفاع موقعك الحالي كالارتفاع المرجعي.

يؤدي ذلك إلى إيقاف [DIFF CLR] عن الوميض وعرض ارتفاع موقعك الحالي.

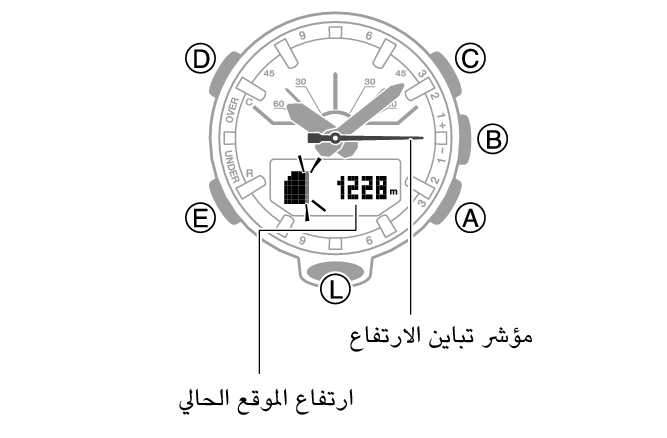

سيشير عقرب الثواني (مؤشر التباين في الارتفاع) إلى الفرق بين قياسَي الارتفاع المرجعي والارتفاع الحالي. وفي هذه الحال، يجب أن يشير عقرب الثواني إلى ‎±‏0 متر (‎±‏0 قدم).



5. أثناء مقارنة الفرق ما بين الارتفاع المُشار إليه على الخريطة والتباين في الارتفاع المُشار إليه بواسطة عقرب الثواني على الساعة، واصل التقدّم نحو وجهتك.

عندما يصبح التباين في الارتفاع المُشار إليه على الخريطة مطابقًا للارتفاع المُشار إليه بواسطة عقرب الثواني، يعني ذلك أنك قريب من وجهتك.

مثال: تباين ارتفاع بقيمة ‎‏-30 م (‎‏-98 قدمًا) (‎‏-300 م (‎‏-984 قدمًا))

إعداد الفاصل الزمني للقياس التلقائي

يمكنك تحديد فاصل زمني تلقائي للقياس يكون إما خمس ثوانٍ أو دقيقتَين.

1. ادخل في وضع مقياس الأرتفاع.

التنقل بين الأوضاع

2. اضغط باستمرار ولأسفل على (D) لمدة ثانيتين على الأقل. حرر الزر عندما يبدأ [SET] بالوميض ثم يختفي عن الشاشة.

يؤدي ذلك إلى عرض ارتفاع موقعك الحالي.



3. اضغط على (E).

يؤدي هذا إلى ظهور الفاصل الزمني للقياس التلقائي على الشاشة.

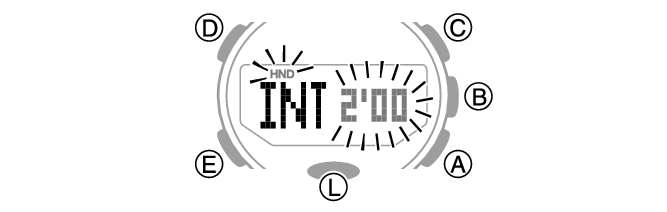

4. اضغط على (A) لتبديل الفاصل الزمني للقياس التلقائي بين [0’05] و [2’00].

[0’05]: يتم إجراء قياس كل ثانية خلال الدقائق الثلاث الأولى، ومن ثم كل خمس ثوانٍ لحوالى ساعة واحدة.

[2’00]: يتم إجراء قياس كل ثانية خلال الدقائق الثلاث الأولى، ومن ثم كل دقيقتَين لحوالى 12 ساعة.

5. اضغط على (D) للخروج من شاشة الإعداد.

تسجيل بيانات الارتفاع

استخدم الإجراء التالي لتسجيل قياسات الارتفاع يدويًا. ويتم أيضًا تسجيل القياسات التلقائية تلقائيًا.

استخدم وضع استرداد سجل الارتفاع لعرض السجلات أو حذفها.

تسجيل بيانات الارتفاع يدويًا

1. أدخل في وضع عرض التوقيت أو وضع مقياس الارتفاع.

التنقل بين الأوضاع

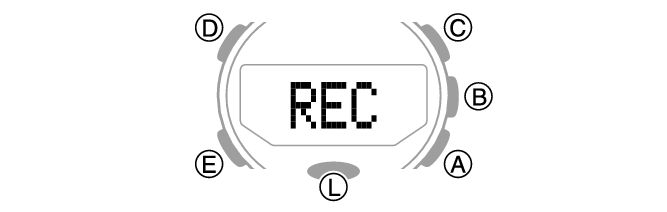

2. اضغط باستمرار ولأسفل على (A) لمدة ثانيتين على الأقل إلى أن يبدأ [REC] بالوميض على الشاشة.

يؤدي هذا إلى تسجيل الارتفاع الحالي والتاريخ والوقت.

تكفي الذاكرة لما يصل إلى 14 سجل ارتفاع.

سيؤدي تسجيل البيانات عند وجود 14 سجلاً في الذاكرة إلى حذف السجل الأقدم تلقائيًا لتوفير مساحة للسجل الجديد.

ملاحظة

في حال كان سجل المهام معطّلاً، فستعود الساعة تلقائيًا إلى عملية وضع مقياس الارتفاع العادي بعد تسجيل بيانات الارتفاع.

في حال كان سجل المهام ممكّنًا وبيانات الارتفاع مسجّلة، فستتصل الساعة بالهاتف وتنقل إليه البيانات.

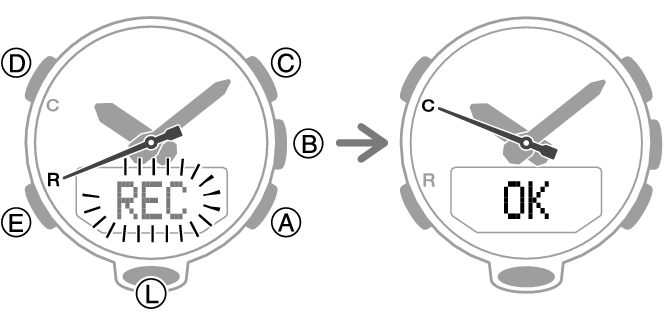

عند إنشاء اتصال بين الساعة وهاتف ما، سيتغيّر [REC] إلى [OK]، وسيتحرك عقرب الثواني من [R] إلى [C].

تسجيل الإحداثيات وارتفاعاتها (سجل المهام)

سيظهر [ERR] على الشاشة إذا فشل الاتصال لسبب ما.

تسجيل بيانات الارتفاع تلقائيًا

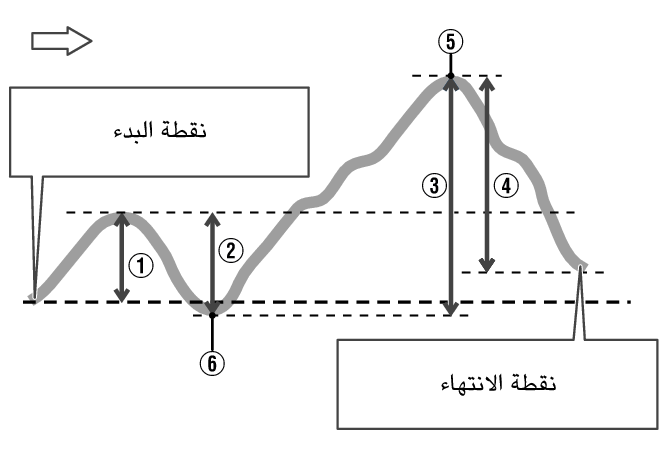

يتم تسجيل بيانات الارتفاع المبيّنة أدناه تلقائيًا عندما تكون الساعة في وضع مقياس الارتفاع. يتم الاحتفاظ بسجل واحد في الذاكرة لكل عنصر من هذه العناصر.

الارتفاع العالي (MAX): ‏

الارتفاع المنخفض (MIN): ‏

الصعود التراكمي (ASC): ‏‏+‏‏^*

النزول التراكمي (DSC): ‏‏+‏‏^*

تحديد وحدة قياس الارتفاع

يمكنك تحديد إما الأمتار (m) أو الأقدام (ft) كوحدة عرض وضع مقياس الارتفاع.

1. ادخل في وضع عرض التوقيت.

التنقل بين الأوضاع

2. اضغط باستمرار ولأسفل على (D) لمدة ثانيتين على الأقل. حرر الزر عندما يظهر اسم المدينة المحلية المحددة حاليًا على الشاشة.

مثال: عندما تكون لوس أنجلوس مدينتك المحلية



3. اضغط على (E) سبع مرات.

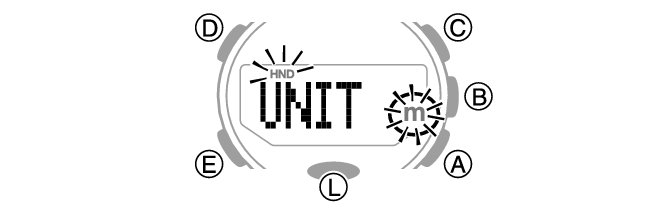

يؤدي هذا إلى ظهور [UNIT] ووميض [m] أو [ft].

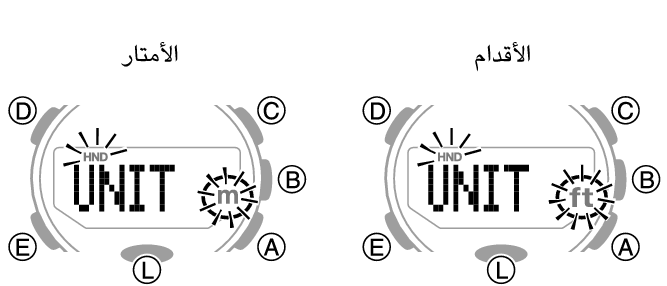

4. اضغط على (A) لتبديل وحدة الارتفاع بين الأمتار والأقدام.

[m]: الأمتار

[ft]: الأقدام



5. اضغط مرتين على (D) للخروج من شاشة الإعداد.

احتياطات بشأن قياس الارتفاع

تأثيرات درجة الحرارة

عند قياس الارتفاع، اتبع الخطوات أدناه لإبقاء الساعة في درجة حرارة مستقرة قدر الإمكان. قد تؤدي التغيّرات في درجة الحرارة إلى التأثير في بيانات الارتفاع.

قم بإجراء عملية القياس عندما تكون الساعة على معصمك.

قم بإجراء عملية القياس في منطقة تكون درجة الحرارة فيها مستقرة.

بيانات الارتفاع

لا تستخدم هذه الساعة أثناء الهبوط بالمظلات أو الطيران الشراعي المعلق أو الطيران المظلي أو التحليق بطائرة جايروكوبتر أو التحليق بطائرة شراعية منزلقة أو أثناء القيام بنشاطات أخرى يتغيّر أثناءها الارتفاع بشكل مفاجئ.

إن بيانات الارتفاع التي توفّرها هذه الساعة ليست للاستخدام لأغراض خاصة أو على المستوى الصناعي.

في الطائرة، تقيس الساعة الضغط الجوي المضغوط في المقصورة، لذا لن تتوافق البيانات مع الارتفاعات التي يبلغ عنها الطاقم.

بيانات الارتفاع (الارتفاع النسبي)

تستخدم هذه الساعة بيانات الارتفاع النسبي للضغط الجوي القياسي الدولي (ISA) التي حددتها منظمة الطيران المدني الدولي (ICAO). عادةً، ينخفض الضغط الجوي عند تزايد الارتفاع.

قد يكون الحصول على قياسات صحيحة غير ممكن في الحالات أدناه.

أثناء الحالات الجوية غير المستقرة

أثناء التغييرات المفاجئة في درجة الحرارة

بعد تعرّض الساعة لصدمة قوية
