หมายเลขโมดูล 5713

การตรวจสอบค่าความต่างของความสูงจากจุดอ้างอิง

หลังจากคุณตั้งค่าความสูงอ้างอิงแล้ว เข็มวินาทีของนาฬิกาจะระบุความแตกต่างระหว่างความสูงปัจจุบันของคุณและความสูงอ้างอิง การดำเนินการนี้จะทำให้การวัดค่าความต่างของความสูงระหว่างสองจุดในขณะปีนเขาหรือเดินป่าทำได้ง่ายขึ้น

การตั้งค่าช่วงการวัดค่าความต่างของความสูง

  1. เข้าสู่โหมดมาตรวัดความสูง

    2. การไปยังโหมดต่างๆ

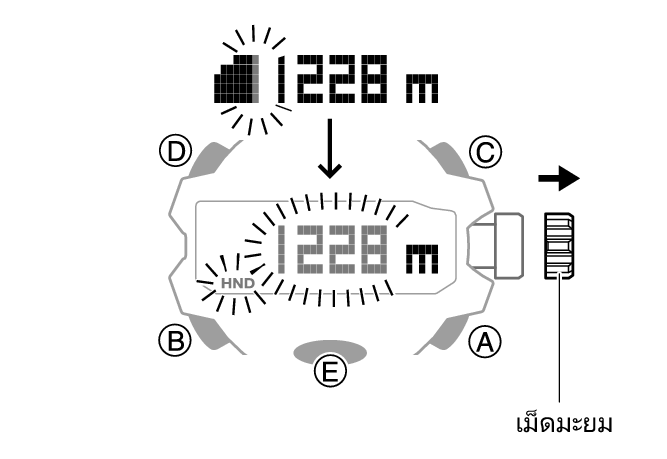

  2. คลายเม็ดมะยมแล้วดึงออกมา

    3. วิธีนี้จะแสดงความสูงในตำแหน่งปัจจุบันของคุณ

    5713_ALTI_Offset_Mode

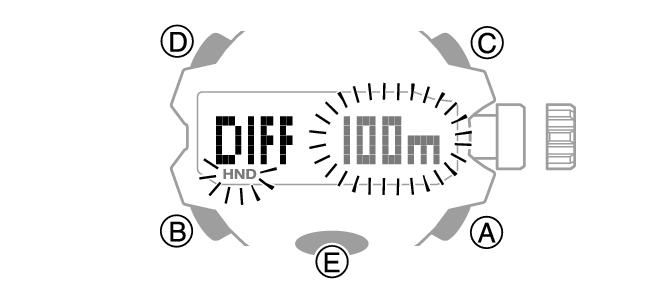

  3. กด (B) สองครั้ง

    4. วิธีนี้จะแสดงช่วงการวัดค่าความต่างของความสูง

    5713_55_ALTI

  4. หมุนเม็ดมะยมเพื่อเลือก [100m] หรือ [1000m]

    5. [100m]: ±100 เมตร (±328 ฟุต) ในหน่วย 5 เมตร (16 ฟุต)

    [1000m]: ±1000 เมตร (±3280 ฟุต) ในหน่วย 50 เมตร (164 ฟุต)

  5. กดเม็ดมะยมกลับเข้าที่ให้แน่น

หมายเหตุ

หากคุณไม่ได้ดำเนินการใดๆ เป็นเวลาประมาณสองนาทีหลังจากที่ดึง Crown (เม็ดมะยมที่ใช้ไขลานและปรับตั้งเวลา) ออกมา การดำเนินการต่างๆ ที่ใช้ Crown (เม็ดมะยมที่ใช้ไขลานและปรับตั้งเวลา) จะปิดใช้งานลงโดยอัตโนมัติ หากเกิดกรณีเช่นนี้ ให้กดเม็ดมะยมกลับเข้าไป และดึงออกมาอีกครั้ง

การวัดความสูง

  1. ใช้เส้นลักษณะทางภูมิศาสตร์บนแผนที่ของคุณในการกำหนดค่าความต่างของความสูงระหว่างตำแหน่งปัจจุบันกับจุดหมายปลายทางของคุณ

  2. รับค่าการอ่านความสูงของตำแหน่งปัจจุบันของคุณ

    3. การตรวจสอบความสูงปัจจุบัน

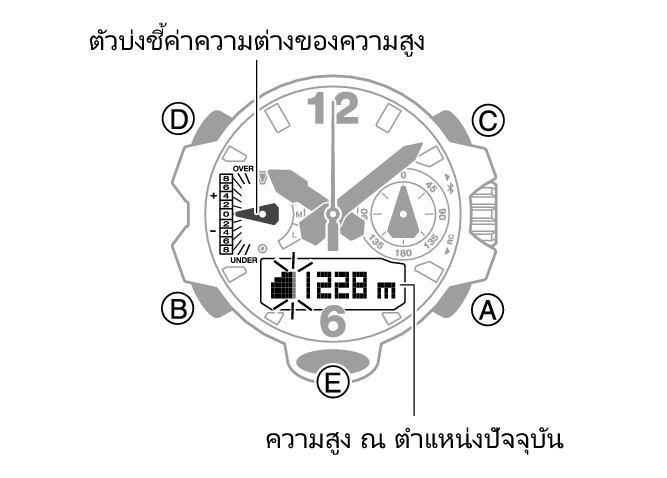

  3. กด (D) ค้างไว้อย่างน้อยสองวินาทีเพื่อตั้งค่าความสูงของตำแหน่งปัจจุบันของคุณเป็นความสูงอ้างอิง

    4. ซึ่งจะทำให้ [DIFF RESET] arrow_R_ver2021 [RESET] ปรากฏขึ้น และตามด้วยระดับความสูงปัจจุบันของคุณ

    เข็มฟังก์ชัน (ตัวบ่งชี้ค่าความต่างของความสูง) จะระบุความแตกต่างระหว่างความสูงอ้างอิงและค่าความสูงปัจจุบันที่อ่านได้ ในครั้งนี้ เข็มฟังก์ชันควรระบุ ±0 ม. (±0 ฟุต)

    5713_56_ALTI

  4. ในขณะที่กำลังเปรียบเทียบความแตกต่างระหว่างความสูงที่คุณพบบนแผนที่กับค่าความต่างของความสูงที่เข็มฟังก์ชันของนาฬิการะบุ ให้เคลื่อนที่ไปสู่จุดหมายปลายทางของคุณ

    5. เมื่อค่าความต่างของความสูงที่คุณพบบนแผนที่ตรงกับค่าที่เข็มฟังก์ชันระบุ หมายความว่าคุณเข้าใกล้จุดหมายปลายทางของคุณแล้ว

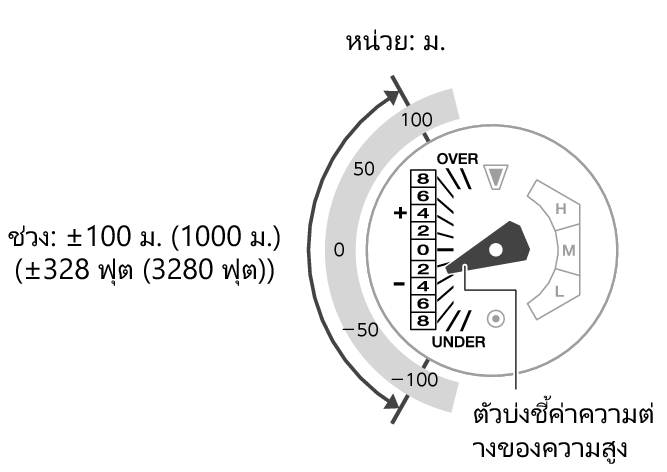

    ตัวอย่าง: ค่าความต่างของความสูงที่ -30 ม. (-98 ฟุต) (-300 ม. (-984 ฟุต))

    5713_57_ALTI_Indicator

หมายเหตุ

หากค่าความต่างของความสูงอยู่นอกช่วงที่ระบุ เข็มฟังก์ชันจะระบุ [OVER] หรือ [UNDER]
หากมีการระบุค่าใดค่าหนึ่งเหล่านี้ขณะใช้ช่วงการวัด ±100 ม. (328 ฟุต) ให้เปลี่ยนการตั้งค่าช่วงเป็น ±1,000 ม. (3,280 ฟุต)

เข็มฟังก์ชันจะชี้ไปที่ [0] หากค่าที่อ่านได้อยู่นอกช่วงการวัดความสูงที่อนุญาต (-700 ม. ถึง 10,000 ม. (-2,300 ถึง 32,800 ฟุต)) หรือหากเกิดข้อผิดพลาดในการอ่าน
