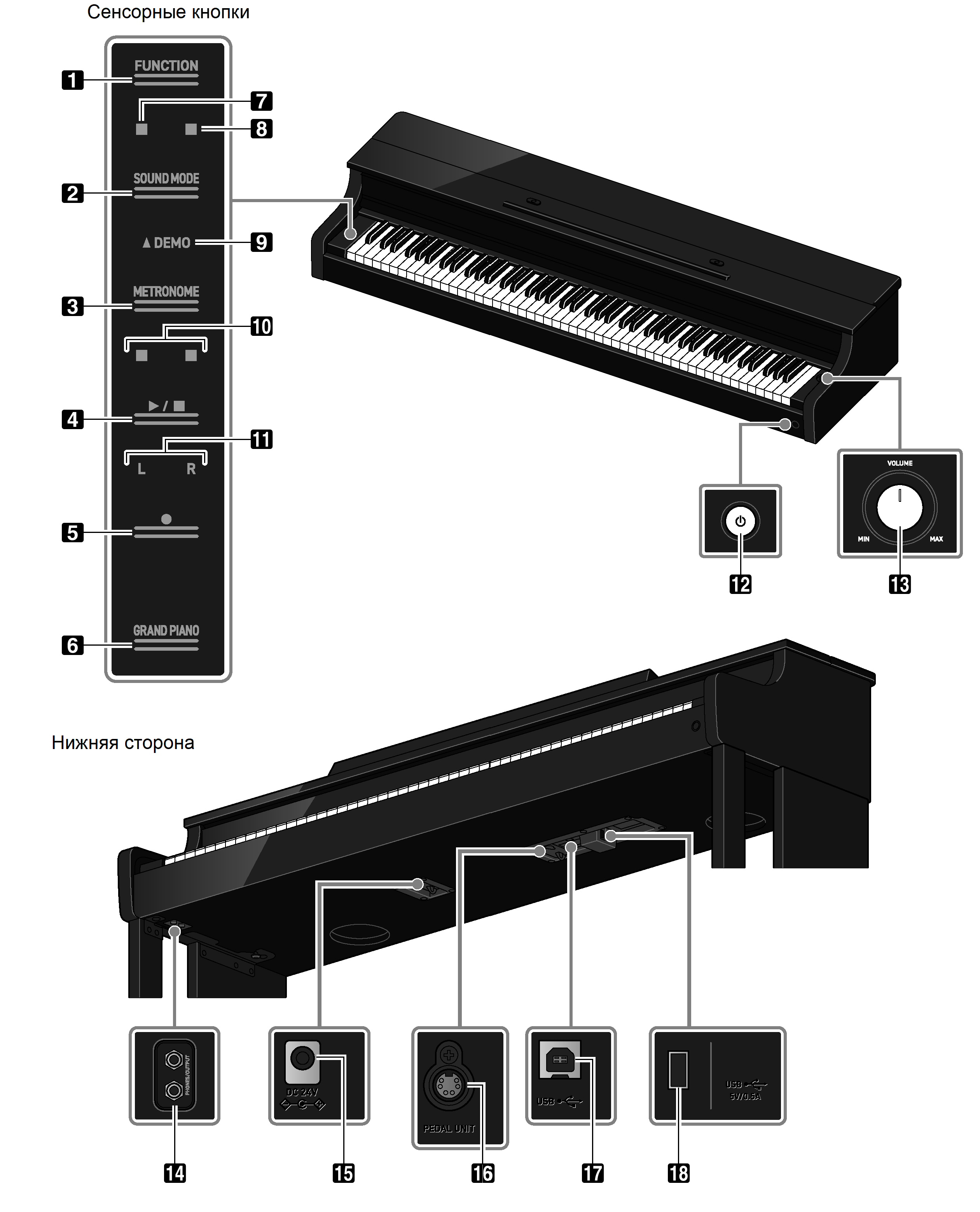

Названия и функции частей

На иллюстрации модель AP-300.

1. Кнопка «Функция» (FUNCTION)

   Служит для задания основных параметров.

2. Кнопка «Режим „Звук“» (SOUND MODE)

   Служит для изменения значений таких функций, как [SOUND MODE].

3. Кнопка «Метроном» (METRONOME)

   Служит для включения-выключения метронома.

4. Кнопка «Пуск — остановка» (a)

   Служит для включения-остановки воспроизведения композиции.

5. Кнопка «Запись» (0)

   Служит для записи исполнения.

6. Кнопка «Рояль» (GRAND PIANO)

   Служит для выставления тембра <GRAND PIANO CONCERT>.

7. Индикатор имитатора акустики зала и ревербератора

   Загорается при выставлении функции [Имитатор акустики зала и ревербератор] на <Вкл.>.

8. Индикатор объемного звука

   Загорается при выставлении функции [Объемный звук] на <Вкл.>.

9. Индикатор «Демонстрационная композиция» (DEMO)

   Горит во время воспроизведения демонстрационной композиции.

10. Индикатор доли

    Во время, например, воспроизведения композиции в такт с ним на первой доле мигает левый светодиод, на остальных — правый.

11. Индикатор дорожки

    Во время записи и воспроизведения для указания на дорожку партии левой руки горит буква L, правой — буква R.

12. Кнопка питания (P)

    Служит для включения-выключения основного питания. Цвет света, испускаемого контуром кнопки, указывает на состояние соединения по стандарту «Bluetooth^®».

13. Ручка громкости

    Служит для регулирования громкости цифрового пианино.

14. Гнёзда «Наушники — выходной сигнал» (PHONES/OUTPUT)

15. Вывод питания 24 В пост. тока (DC 24V)

16. Гнездо «Педальный блок» (PEDAL UNIT)

17. Порт USB типа B

18. Порт USB типа A
